Charge Board 통합형 전원보드(승압/배터리충전)장치
모델명 : DEV-PW1 통합형 전원보드 (승압/ 배터리 충전)
-
제품 특징
- - 배터리를 사용한 포터블 장비의 전원 보드(스마트폰처럼 충전중 장비 사용 가능한 보드)
- - 차량 시동 시점에 끊김없이 안정적으로 전원 공급 및 회로 보호
- - 차량 배터리 또는 외부전압 입력 가능
- - 많이 사용되는 Voltage에 대한 동시 출력
- - 배터리 충전량 및 충전상태 제공
- - 배터리 연결 없이도 일반적 전원보드(또는 차량용 전원보드)로 사용 가능
- - 큰 배터리 연결로 이동형 PC 구동 가능 (30분~2시간)
-
Power Supply Spec
- 입력 전압 : +5v ~ +24V / 5A
(외부전압 또는 배터리) -
출력 전압(4채널)
- 3.3v / 5A
- 5v / 5A
- 12v / 5A
- 24v / 2A - 서지 보호 기능
- 배터리 충전(리튬폴리머 4셀)
- 배터리 상태량 표시(LED , TWI)
- UPS System 기능(배터리 연결시 외부 전원 차단 되면, 안정적으로 전원 공급 유지)
- 외부 전원 or 배터리 전원 / 스위치 기능 제공
- 크기 : 190mm x 140mm
- 입력 전압 : +5v ~ +24V / 5A
-
제품사진

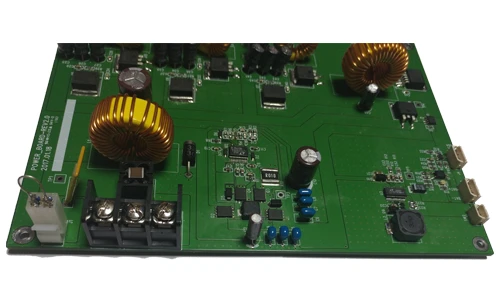

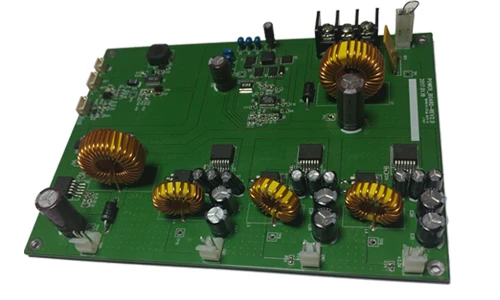

Multi Power Supply
Multi Power Supply

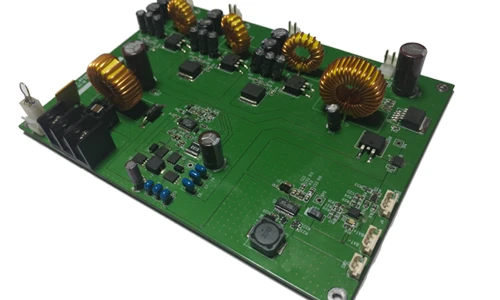

데브존 전원보드

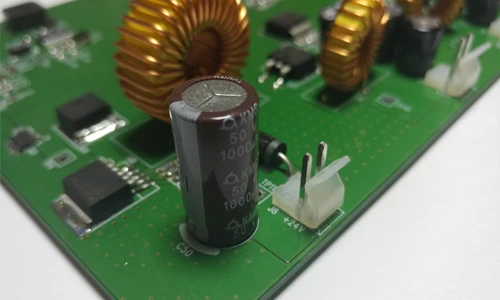

출력 - 24v

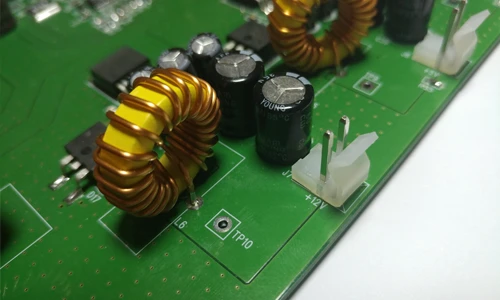

출력 - 12v

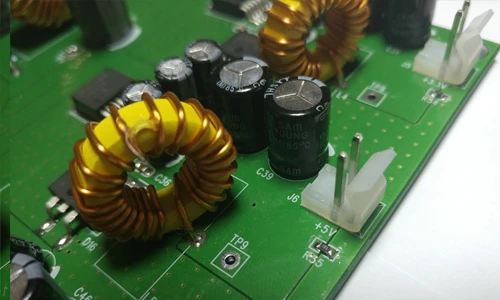

출력 - 5v , 3.3v

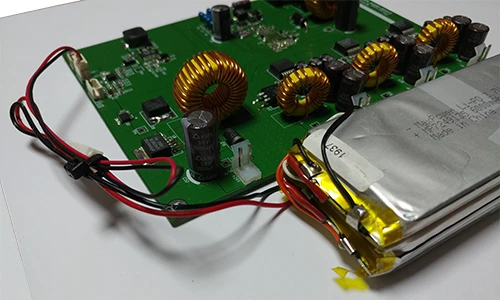

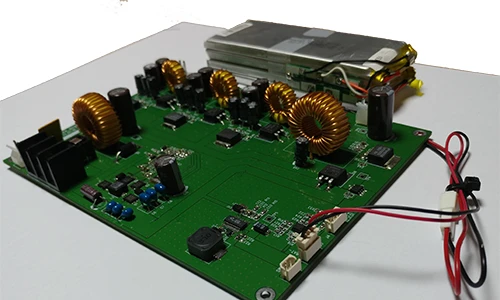

데브존 전원보드 - 배터리 연결 모습
데브존 전원보드 - 배터리 연결 모습
