비파괴 과일당도 시스템

과일을 파괴하지 않고 스펙트럼을 분석하여 과일의 당도 / 산도를 측정할 수 있는 시스템
소프트웨어 개발 기구장비 개발 정밀 장비 개발
  1. - 과일을 파괴하지 않고 스펙트럼을 분석하여 과일의 당도 / 산도를 측정할 수 있는 시스템 배터리 충방전 시스템이 탑재되어 충전하여 들고 다니며 사용할 수 있습니다.
제작 기간
작업 시기 : 2009. 12 ~ 2010. 4 (4달)
제작사
(주)아이엠코프 (IAMCORP)
계약 방식
전체 외주 (HW, Embedded포함)
개발 언어
C# (Framework3.5 - Client Profile), Wince6.0 - C# (Compact Framework 3.5)
개발툴
Microsoft Visual Studio .NET 2008 Sp1, CodeVision 1.25

비파괴 과일당도 시스템

프로젝트 상세설명

비파괴 과일당도 시스템

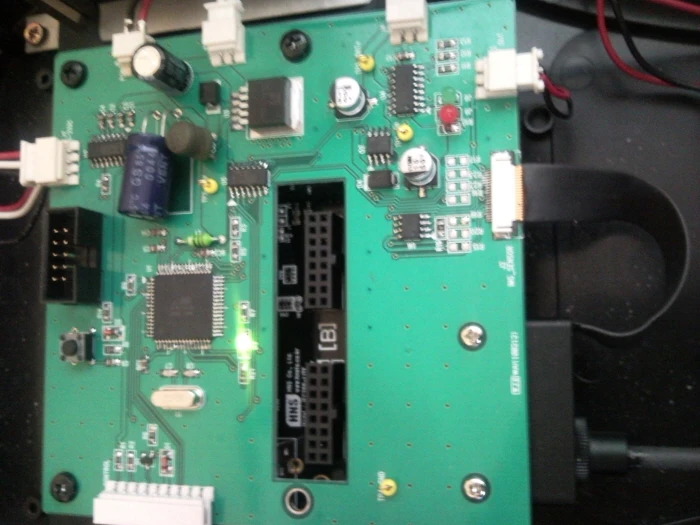

PCB

- 이미지 센서 처리, 표면 온도 센서, 배터리 충방전 시스템등을 컨트롤 하는 PCB입니다.


- Atmega128이 메인 콘트롤러 칩입니다.


Controller PCB 제작


CE Software

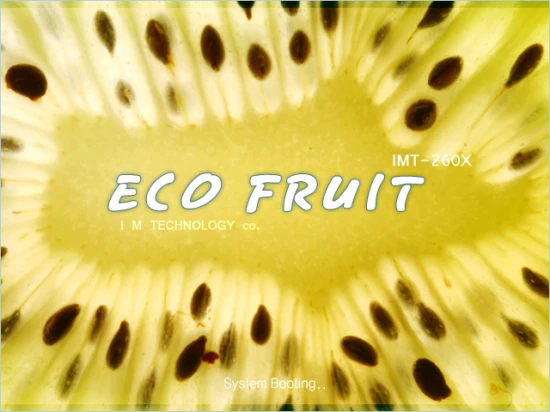

임베디드 부팅 이미지


임베디드 부팅 이미지

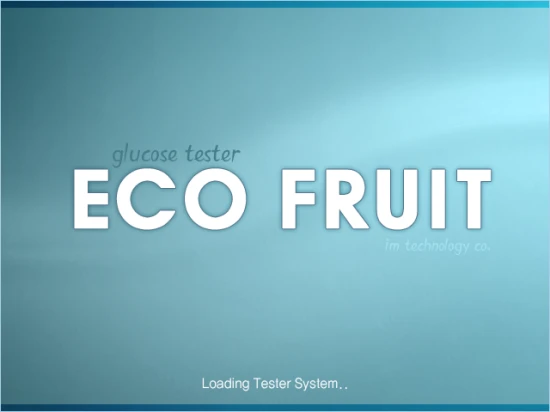

- 임베디드 부팅후 HW/SW을 초기화 할 때 다음처럼 Splash가 표시됩니다.


Program Splash


Program Splash

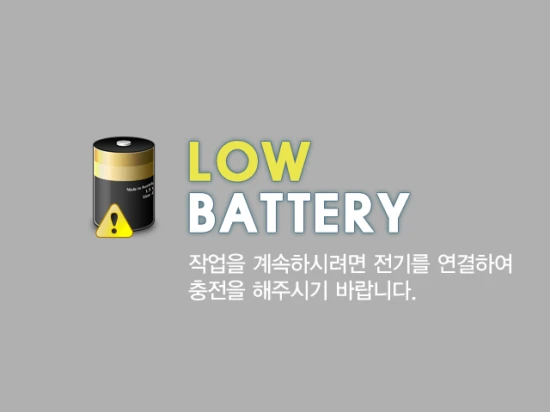

- 배터리가 없는 경우 해당 화면이 표시되며, 충전을 시작하면 다시 원상 복귀 됩니다.


Low Battery

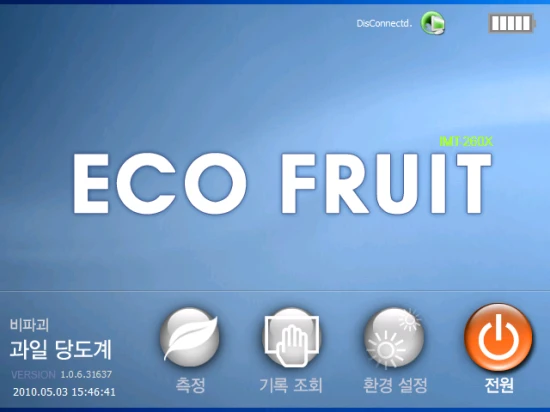

- 로딩이 모두 완료되면, 초기 메인 화면이 표시됩니다.


임베디드 메인 화면

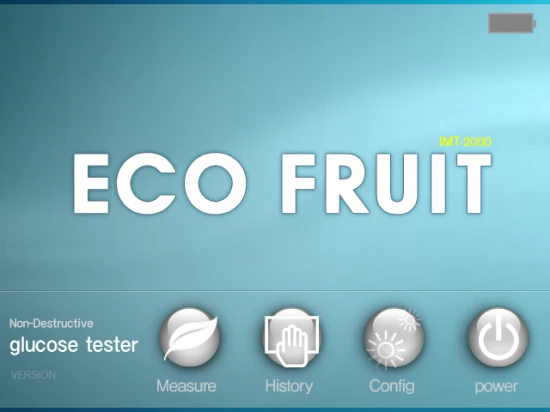

영문 버전

임베디드 메인화면 (영문)


측정 순서

1. 과일에 가져다 댄후 측정버튼을 클릭하여 당도를 측정합니다.

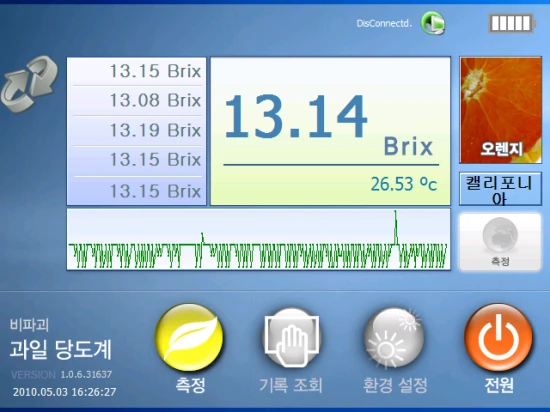

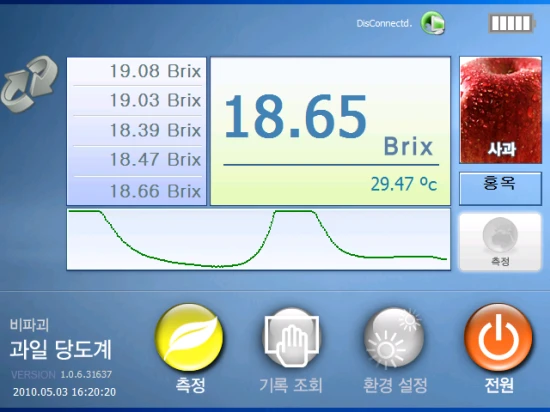

당도 측정


당도 측정 화면

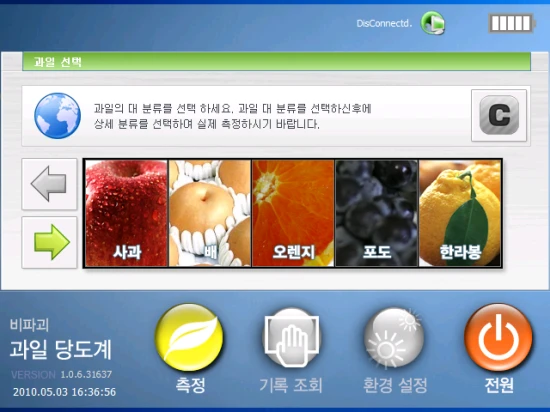

2. 과일의 종류를 선택하여 측정할 수 각 과일에 맞추어 측정합니다.


과일 선택 화면

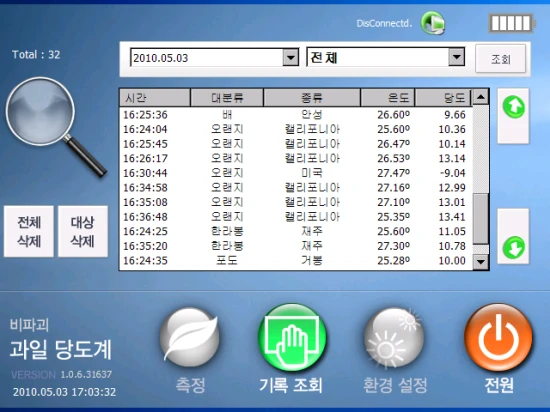

3. 측정한 기록을 조회합니다.


측정 기록

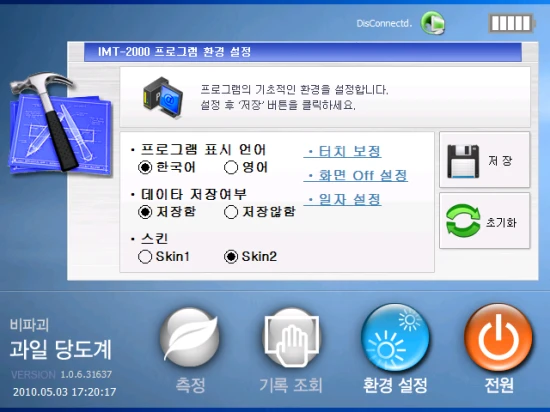

4. 프로그램의 환경을 설정합니다.


설정



PC Software

- 장비와 PC를 연결하면 펌웨어 업그래이드와 기록 조회를 할 수 있습니다.

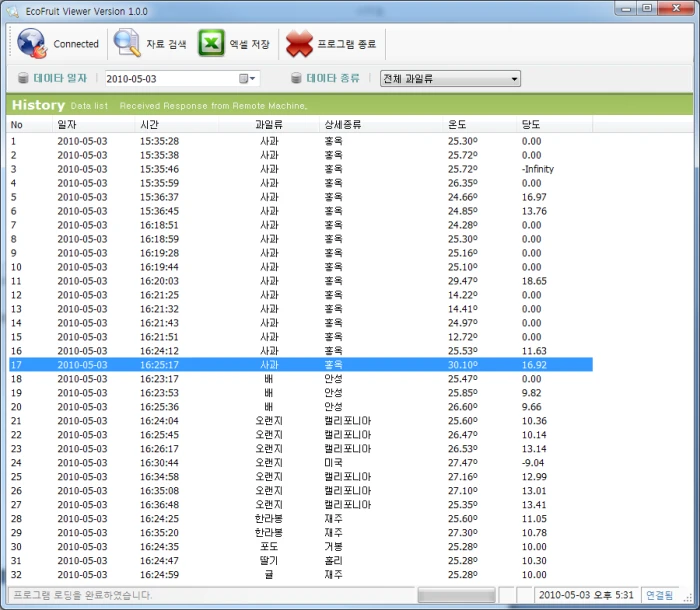

PC 기록 조회 프로그램

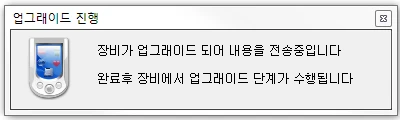

장비 펌웨어 업그레이드

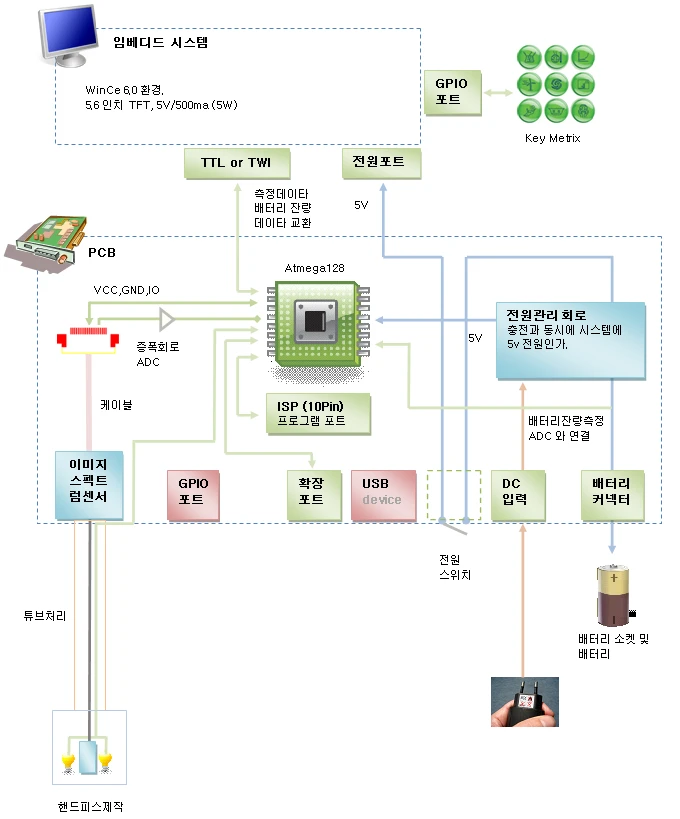

개략 구성도 (초기)

- 해당 시스템의 개략 구성도 입니다.


시스템 개략 블록도
