유중가스 변압 진단 시스템

hyosung
변압기를 유중가스로 분석하는 시스템 개발
소프트웨어 개발 하드웨어 개발 3D 개발 이력 모니터링 시스템 엔지니어링툴 개발
  1. - 변압기를 유중가스로 분석하는 시스템 개발
제작 기간
작업 시기: 2011. 5 ~2011. 12
제작사
(주)효성(HYOSUNG)
계약 방식
전체 SW 개발, Application 디자인, 장비 제어, 3D
개발 언어
C++ (MFC10.0) / C# (Framework 4.0 ClientProfile)
개발툴
Visual Studio 2010 SP 1

유중가스 변압 진단 시스템

프로젝트 상세설명

효성 유중가스 변압기 분석 진단 시스템 개발

아래 제품 자체에 대한 문의는 의뢰사인
(주)효성중공업왕인수 과장님에게 하시기 바랍니다.
(제품 자체에 대한 소유권은 의뢰사에 있음을 밝힙니다)

Server Software

* HIDGA System 의 Client 메뉴얼 입니다.

1. 프로그램 설치

1-1 인터넷 설치 (OnLine)

인터넷 익스플로어를 실행한 후 지정한 페이지로 이동하여 설치를 클릭합니다.

1-2 오프라인 설치 (OffLine)

제공된 Client CD 를 넣으면, 자동으로 설치가 시작됩니다.

2. 바탕 화면 아이콘

- 전원 및 서버 관련 모양의 아이콘을 사용하며, 아이콘을 클릭하면 프로그램을 구동합니다.


- 설치 후 처음 실행할 때 시리얼 번호를 입력하는 Wizard 가 실행 됩니다.


아이콘

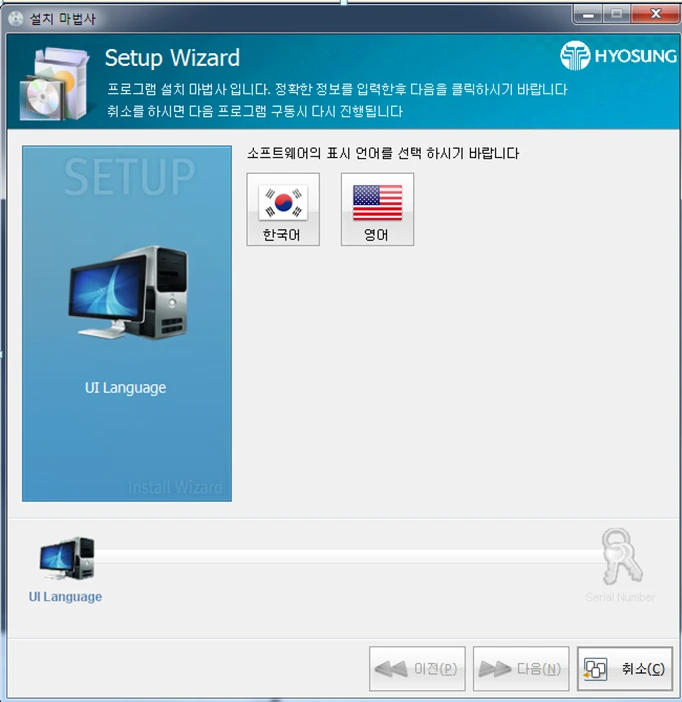

3. 설치 마법사 - 언어 선택

- 프로그램의 사용 언어를 선택합니다.


- 영어 / 한국어 기본


- 추후 확장시 8개까지 표시


설치마법사

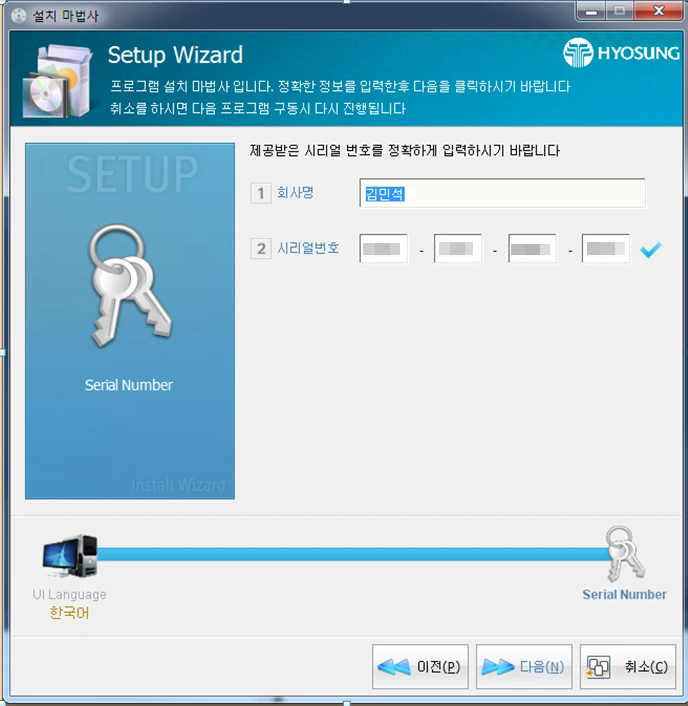

4. 설치 마법사 - 시리얼 번호 입력

- 시리얼 번호를 입력하는 화면


시리얼화면

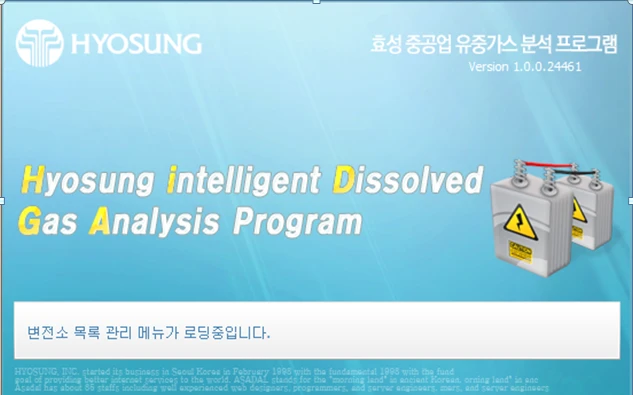

5. Splash

- 버전 및 로딩 메시지 표시 / Hue Rotation 기능 (색상 변경)


스플레쉬

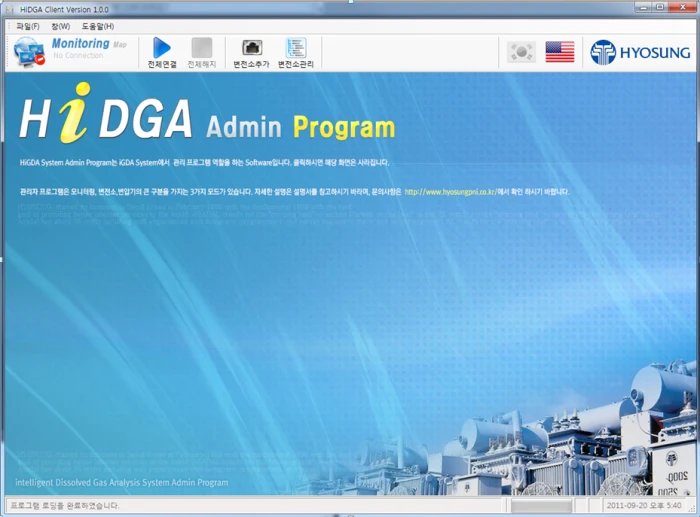

6. 설치 마법사 - 클라이언트 메인 화면

클라이언트메인

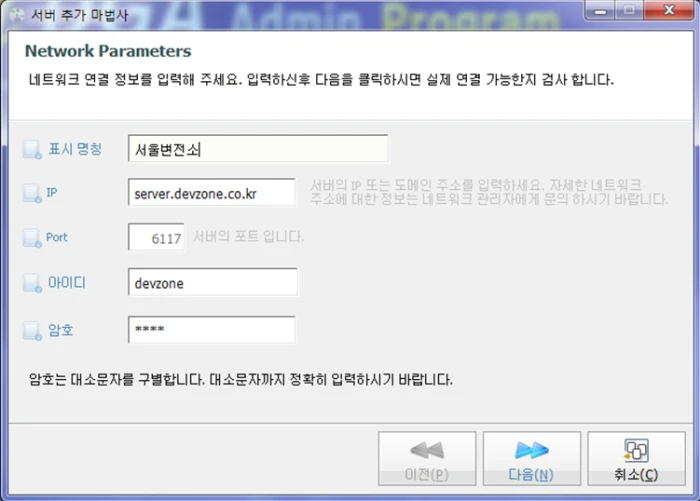

7. 설치 마법사 - 변전소 추가 마법사

- 접속 할 서버를 추가 합니다.


- 표시 명칭 입력


- IP 또는 도메인 입력


- 계정 이력 (계정일 초기 접속이면, 설치 관리자로 입력하여 접속)


변전소추가화면

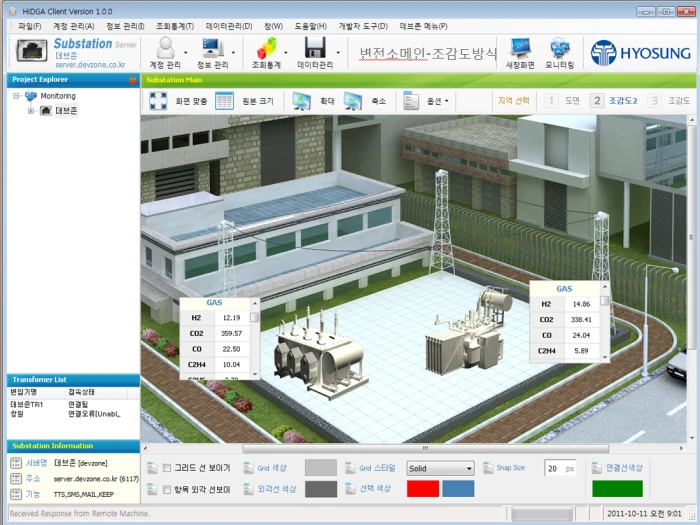

8. 모니터링 메인 - 기본 화면

모니터링 메인화면

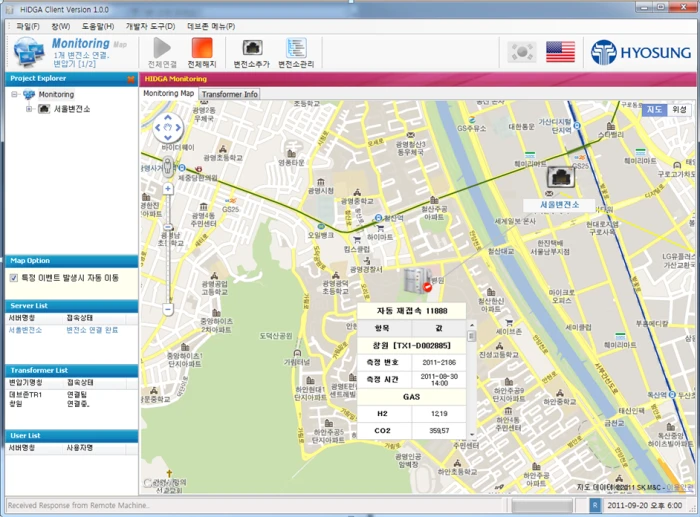

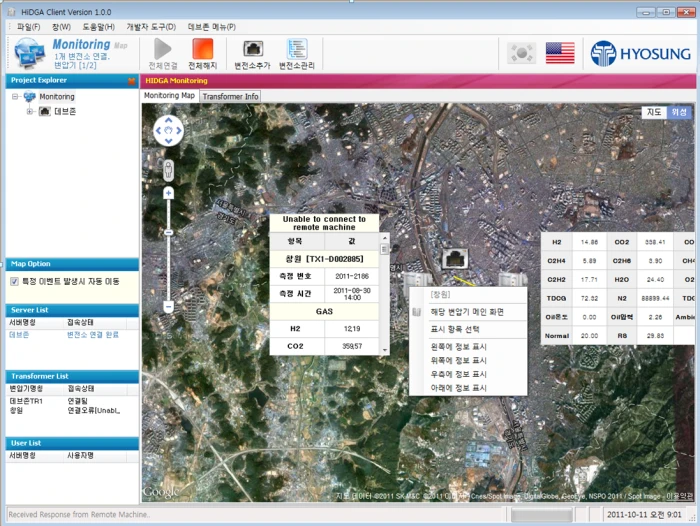

9. 모니터링 메인 (맵형식/구글맵)

모니터링 메인화면

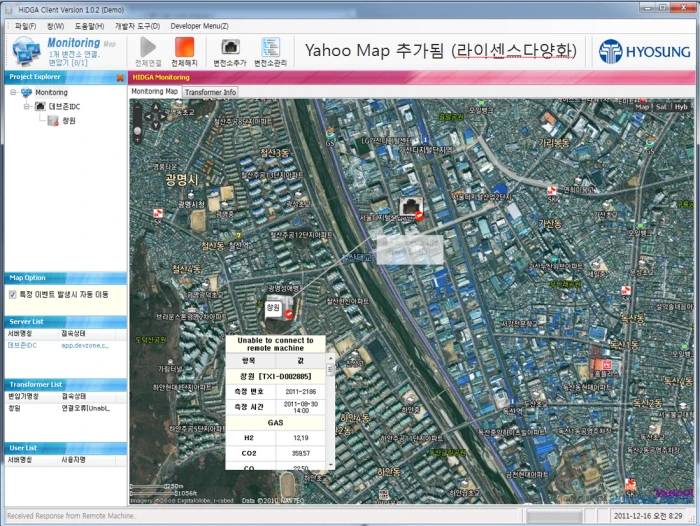

10. 모니터링 메인 (맵형식/야후맵)

모니터링 메인화면

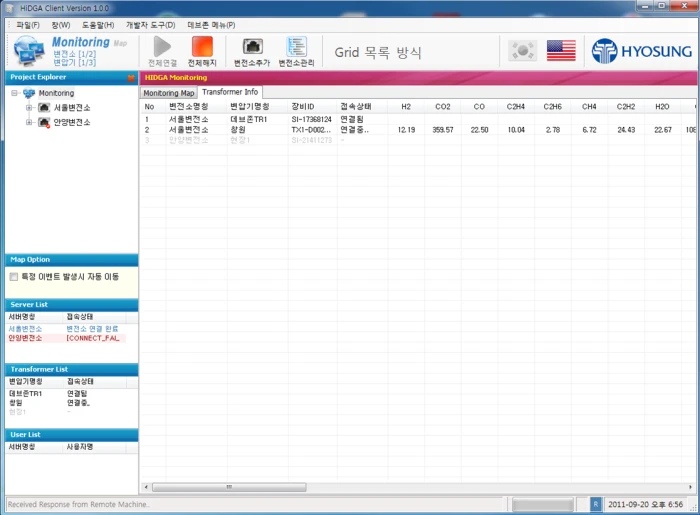

11. 모니터링 메인 (변압기별)

- 변압기별로 표시합니다.


모니터링 메인화면

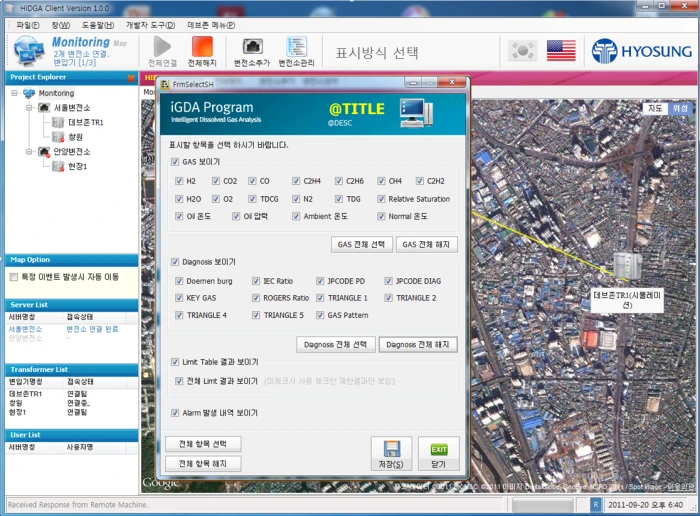

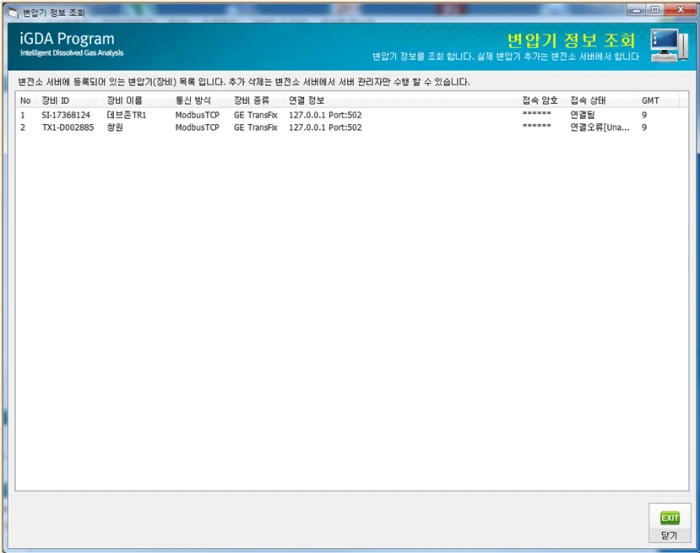

12. 모니터링 변압기별

- 지도에 표시될 각종 정보를 설접합니다.


변압기별화면

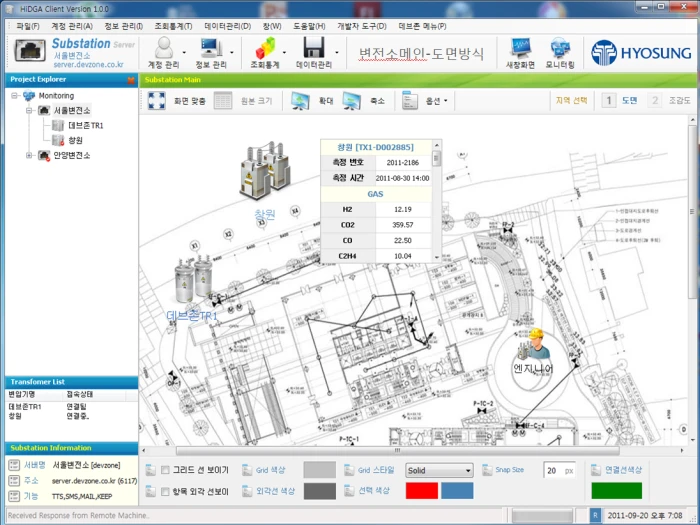

13. 변압기 메인화면 (설계도)

설계도


14. 변압기 메인화면 (3D 구성도)

변압기화면

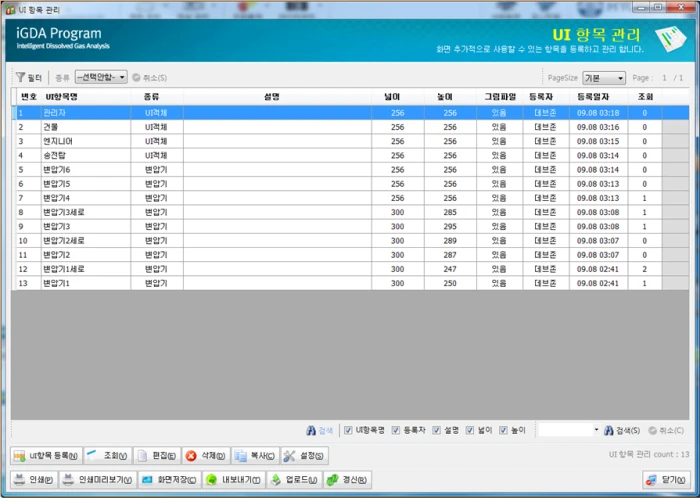

15. UI 항목 관리

- UI 지역 정보 관리 : 배경 정보 등록


- UI 항목 관리 : 화면에 올라가는 항목관리(기본제공 + 수동추가)


항목관리

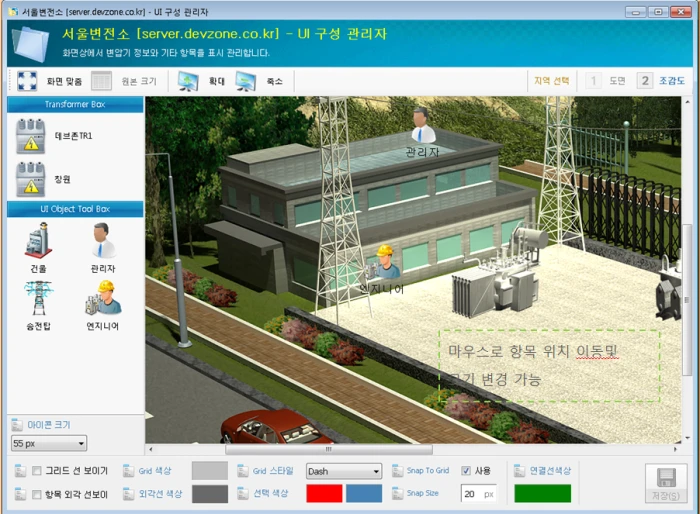

16. UI 구성 관리자

- 좌측 툴바에서 항목을 우측으로 Drop 하여 원하는 디자인구성


- Snap To Grid 옵션 통해 이동


구성관리자

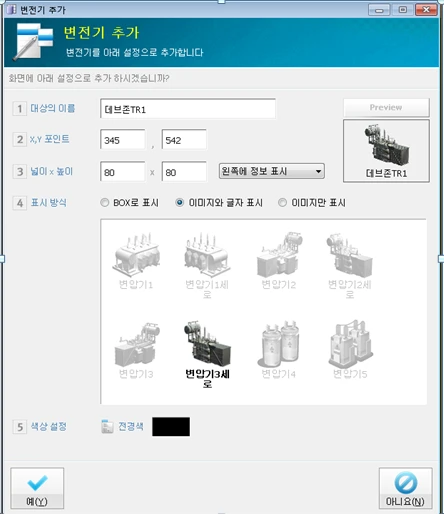

- 변압기 Drop 시 등록된 그림과 표시 명칭 선택 가능


변압기Drop


17. 계정 관리

- 해당 변전소에 접속 가능한 계정을 관리


- 설치관리자는 서버 설치시 입력된 계정 , 추가 / 삭제 되지 않음


- 수정은 서버에서만 가능


계정관리

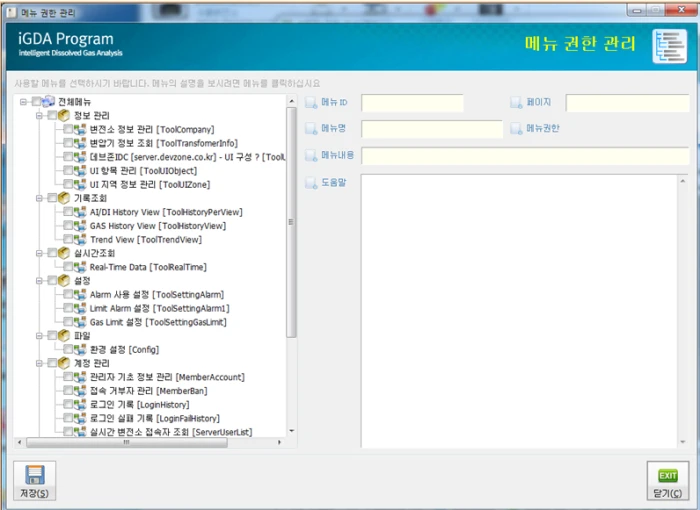

18. 메뉴 권한 관리

- 각 계정별로 사용 가능한 메뉴권한을 할당합니다.


권한관리

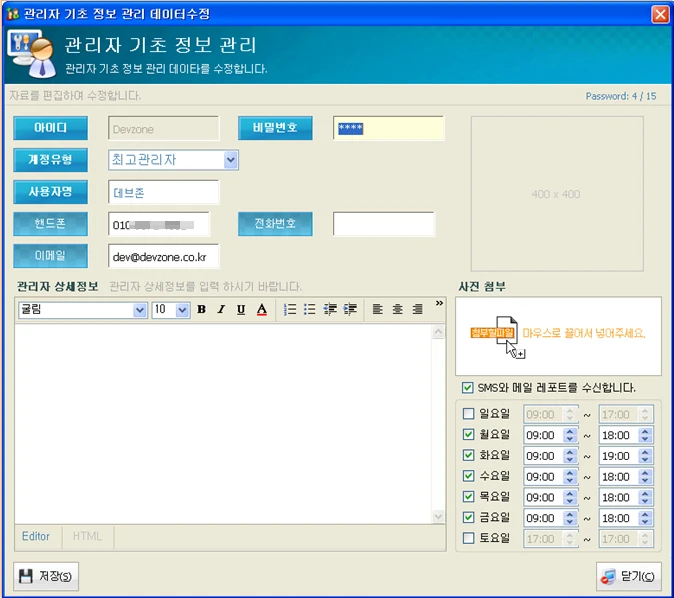

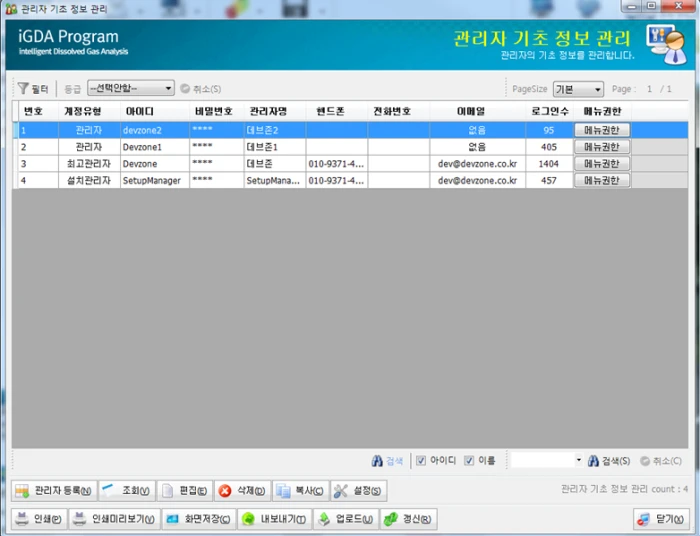

19. 관리자 정보 입력

- 사진 첨부 및 SMS 수신 시간대 설정


관리자 정보입력

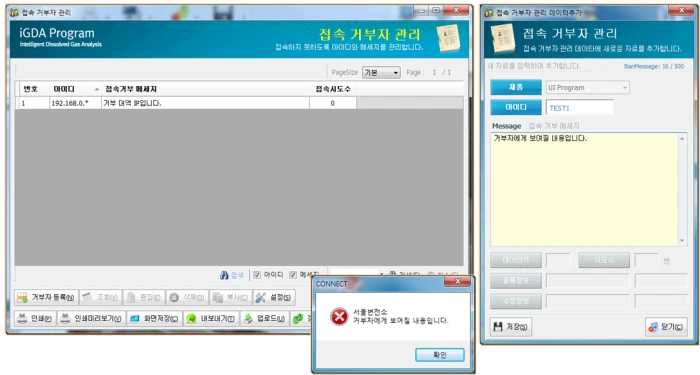

20. 접속 거부자 관리

- 접속거부자 관리 (IP 또는 ID 로 접속을 제한하는 기능)


접속 거부자관리

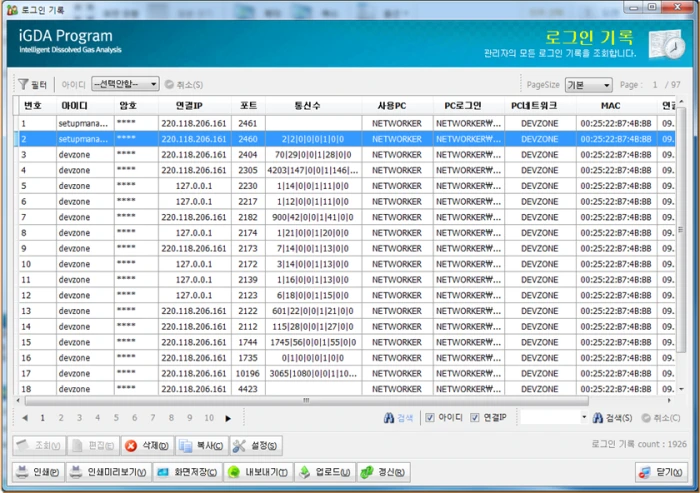

21. 로그인 기록 조회

- 성공 / 실패로 나누어 로그인 기록 조회


- ID오류 , 암호 오류 , Bas User 접속 시도 등 상세사유 표시


로그인기록조회

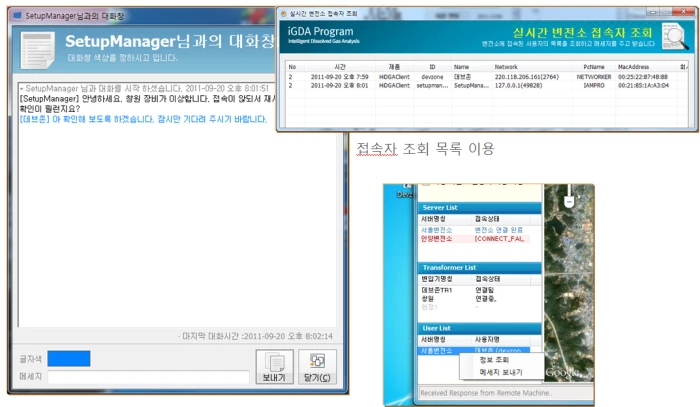

22. 실시간 접속자 조회

- 변전소 접속자 간 실시간 대화 및 모니터링 접속자 목록에서 바로 대화


실시간접속자확인


23. 변전소 정보 관리

- 해당 변전소의 기본 정보와 로고 입력


- 입력된 로고 프로그램 우측상단에 표시


변전소 정보관리

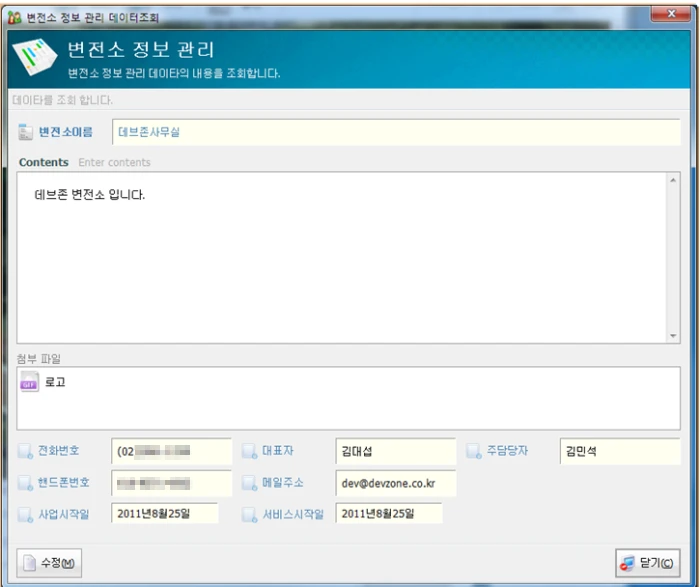

24. 변전소 정보 조회

- 해당 변전소의 정보를 조회


- 변전소 정보는 서버에서만 수정


변전소 정보조회

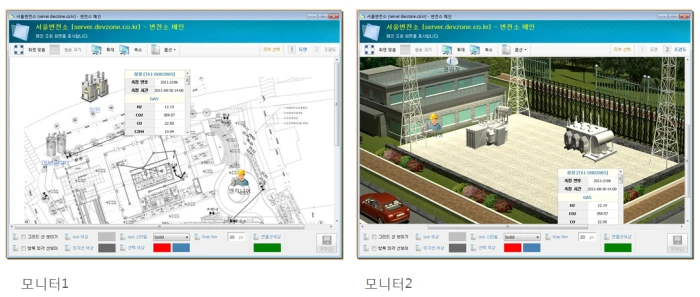

25. 멀티 모니터 조회

- 메인화면 새창 구동을 퉁해 여러 변전소를 각 모니터에 크게 조회 가능합니다.


멀티모니터

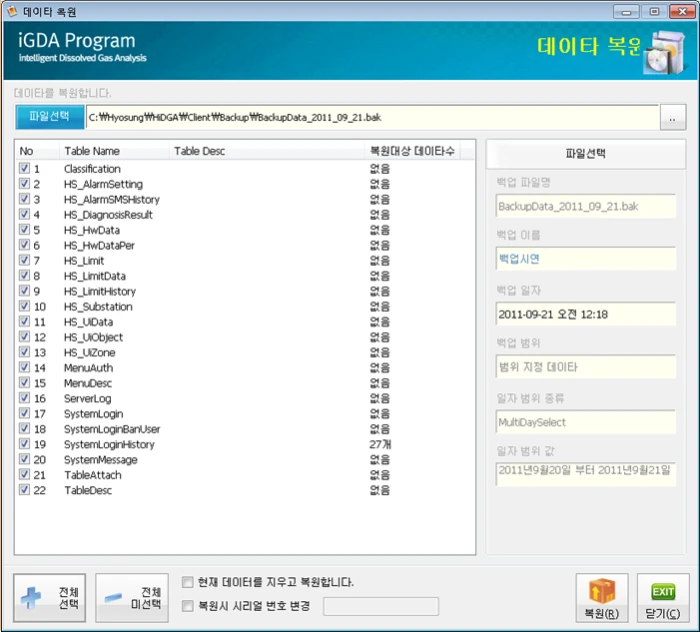

26. 데이터 복원

- 변전소별 데이터를 선택하여 백업가능


데이터복원

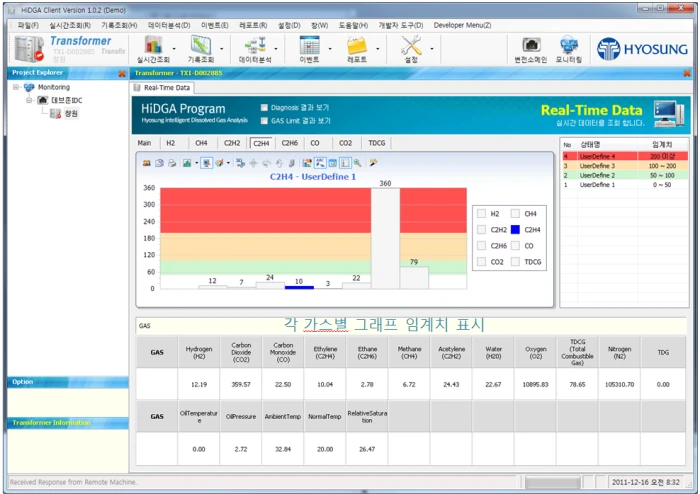

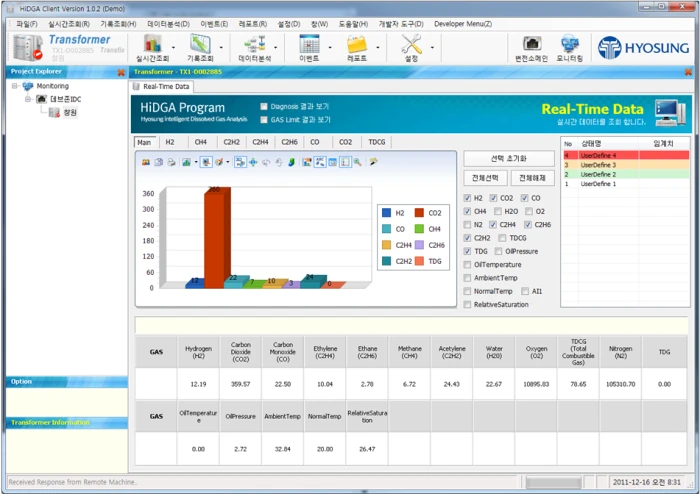

27. Real Time Data

- 실시간 데이터를 Chart 및 Table 로 표시


실시간데이타


- 각 가스별로 그래프에 임계치 표시


그래프 임계치화면

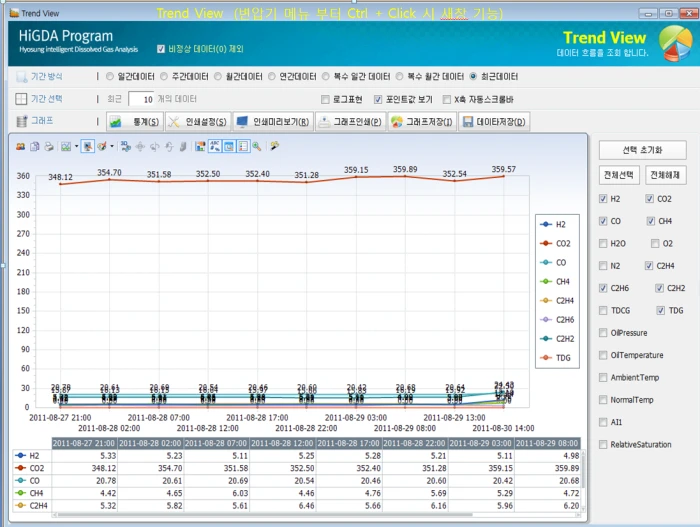

28. Trend View

Trend 화면

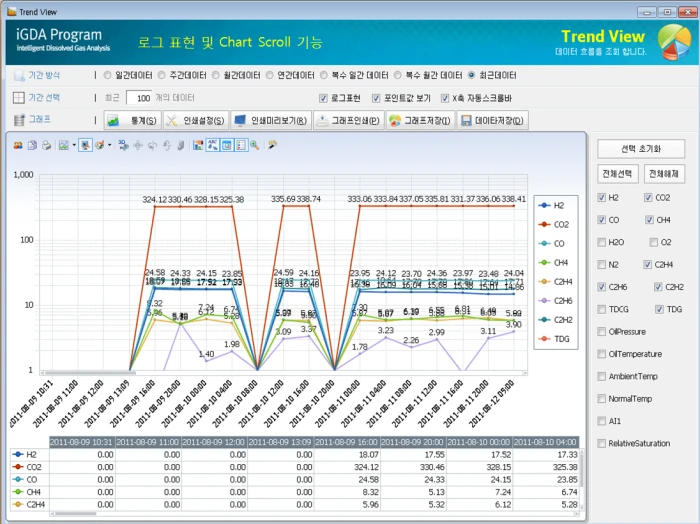

29. 로그 표현 및 Chart Scroll 기능

로그 및 차트화면

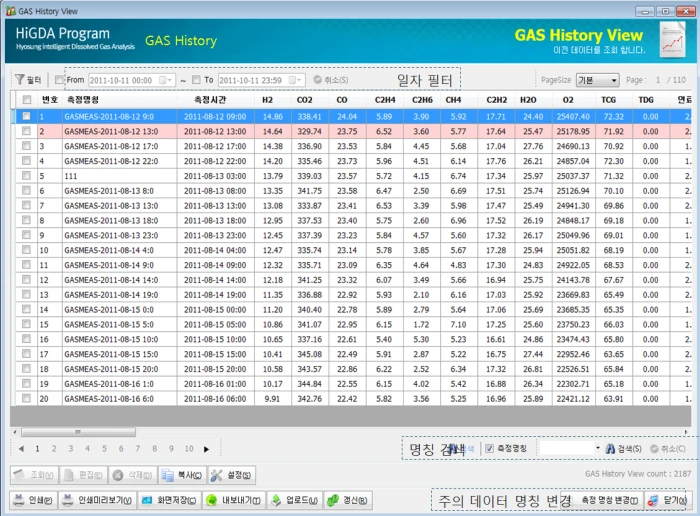

30. GAS History

- 측정한 모든 가스값들 저장 및 관리


GAS History

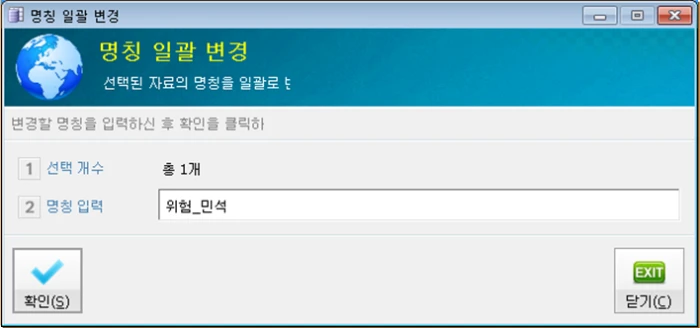

31. 데이터 명칭 변경

- 여러개의 데이터를 동시에 선택하여 명칭 변경


데이터 명칭 변경

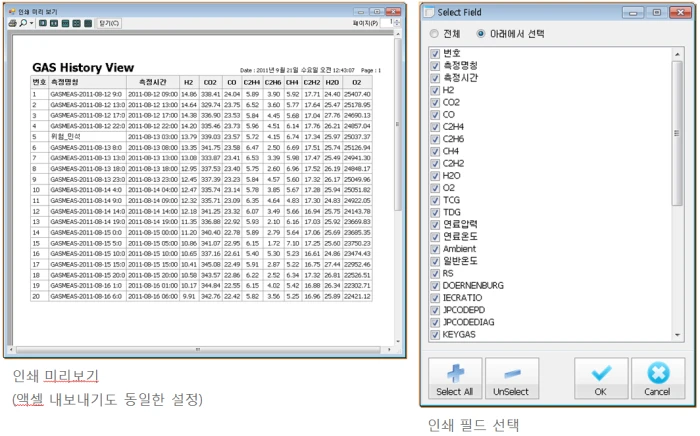

32. 인쇄 미리 보기

인쇄 미리 보기

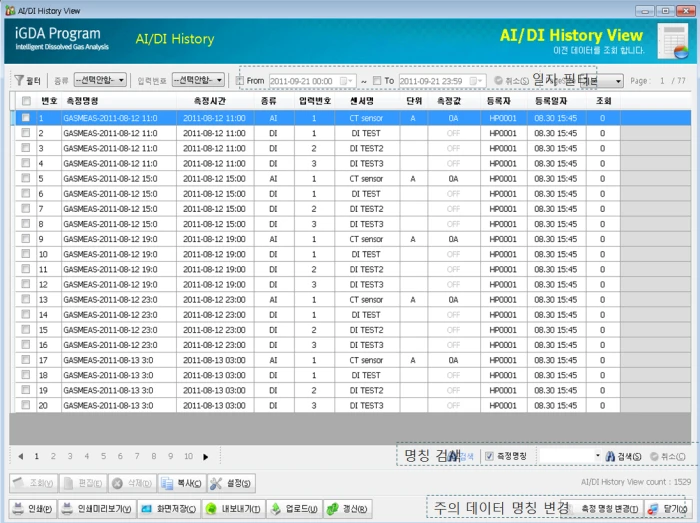

33. AI / DI History

AI / DI History

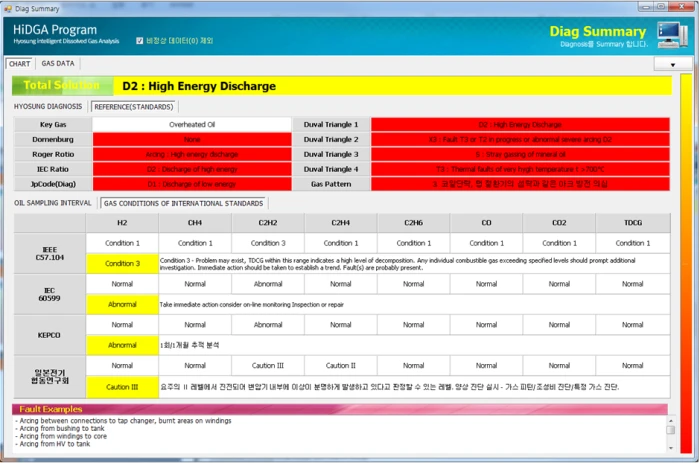

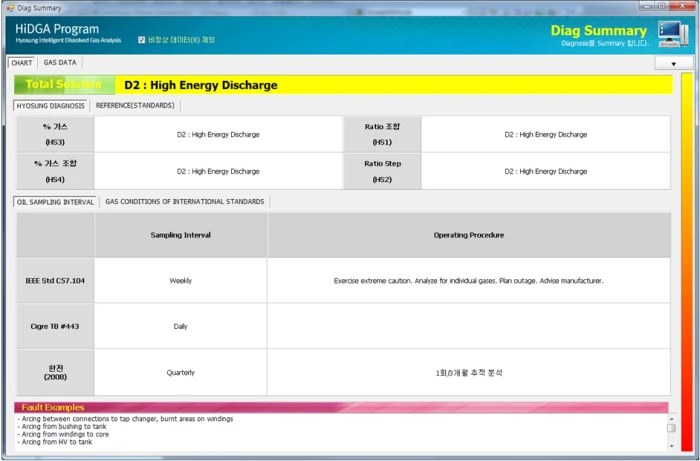

34. DIAG 파트 - Summary

- Total 결과와 효성 알고리즘 결과, 샘플링 주기 등을 표시합니다.


DIAG 파트


- 국제 표준 알고리즘 결과와 Limit 테이블 결과를 표시합니다.


 Limit 테이블


알고리즘

- 밑부분에 있는 리스트 하나를 마우스로 클릭하여 선택시 그값에 대하여 표시


알고리즘


<마우스로 한개의 데이터를 선택할 경우>


- 그래프가 메인창에 표시되는 경우는 좁기 때문에 창을 따로 열어서 전체창 보기


그래프화면


그래프화면


<해당 그래프를 클릭할때 [Ctrl+해당 알고리즘] 클릭>


- 3D 부분은 마우스 오른쪽 누른 상태에서 앞뒤로 움질일 경우 (확대), 마우스 왼쪽 누른 상태에서 앞뒤로 움직일 경우(축소)

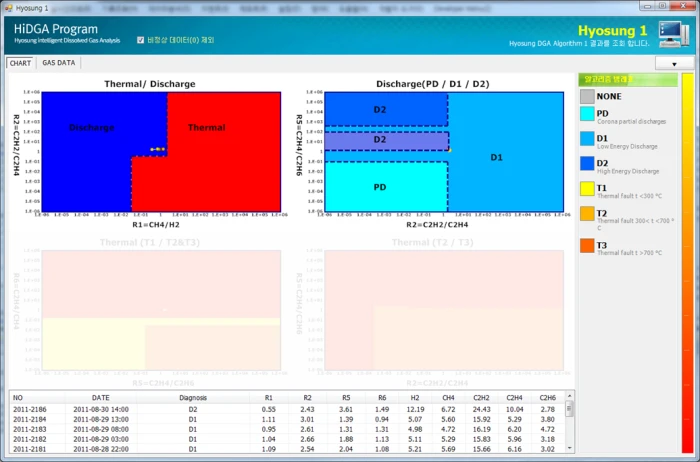

35. DIAG 파트 - 효성 알고리즘 1

DIAG 파트화면

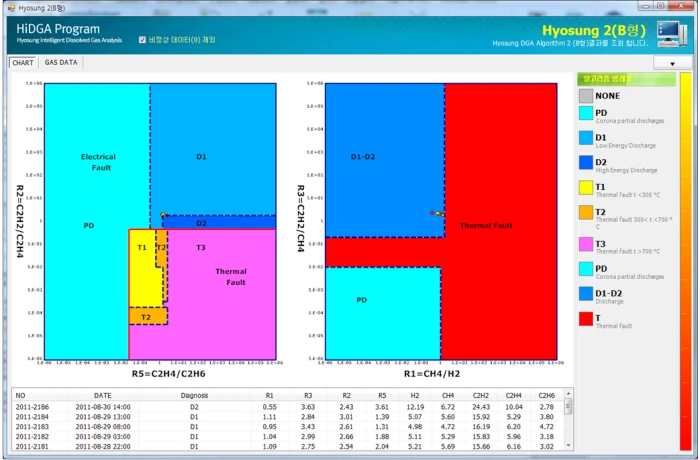

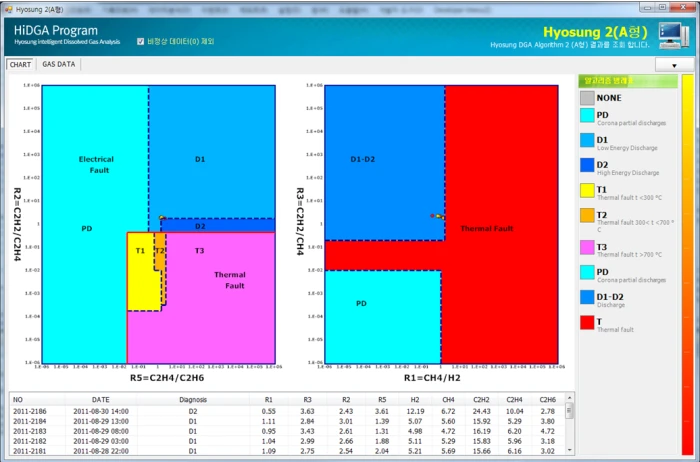

36. DIAG 파트 - 효성 알고리즘 2(A)

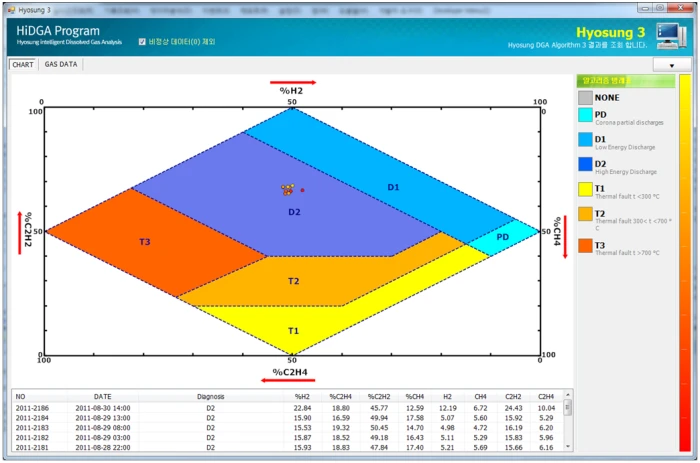

37. DIAG 파트 - 효성 알고리즘 3

DIAG 파트화면

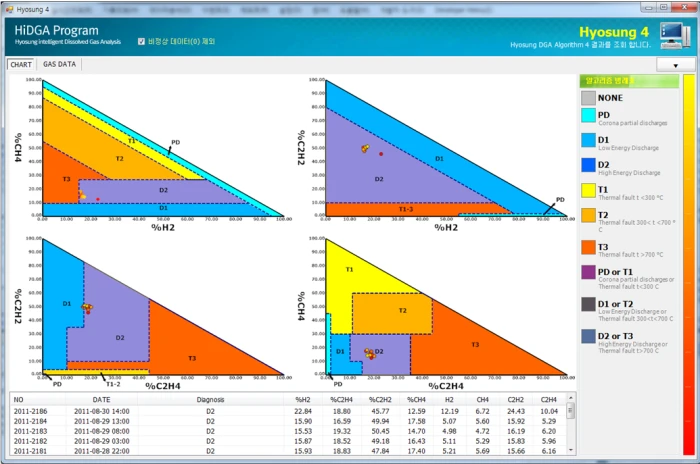

38. DIAG 파트 - 효성 알고리즘 4

DIAG 파트화면

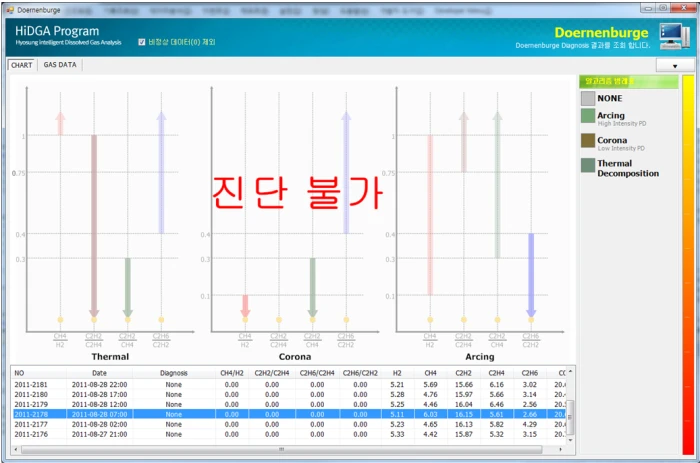

39. DIAG 파트 - Doernenburge

DIAG 파트화면

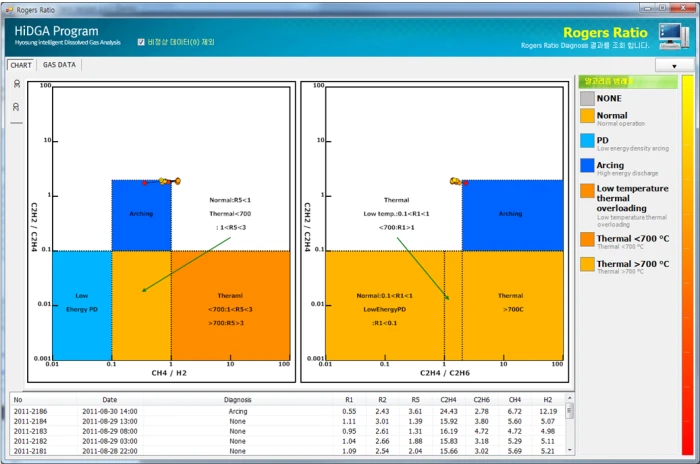

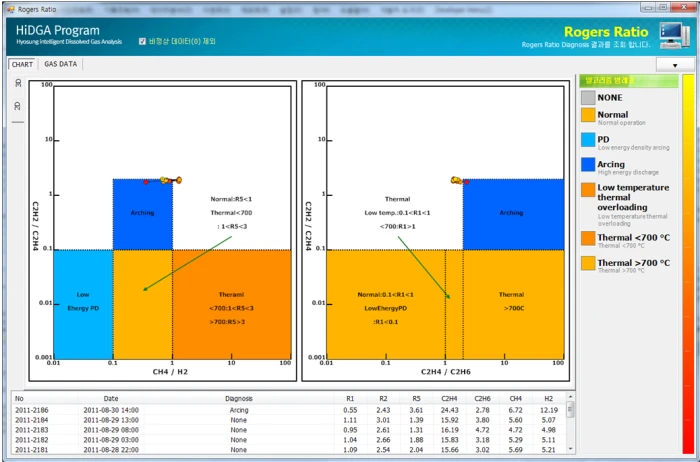

40. DIAG 파트 - Rogers Ratio 2D

DIAG 파트화면

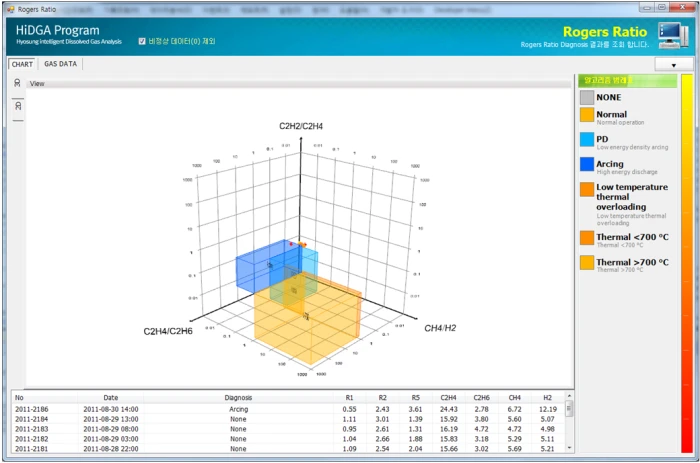

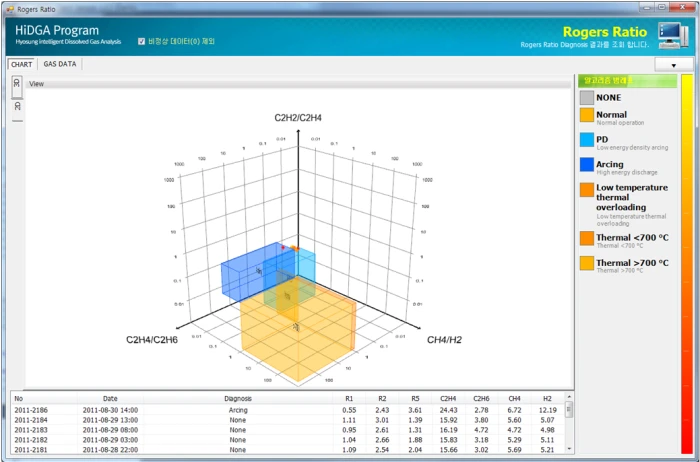

41. DIAG 파트 - Rogers Ratio 3D

DIAG 파트화면

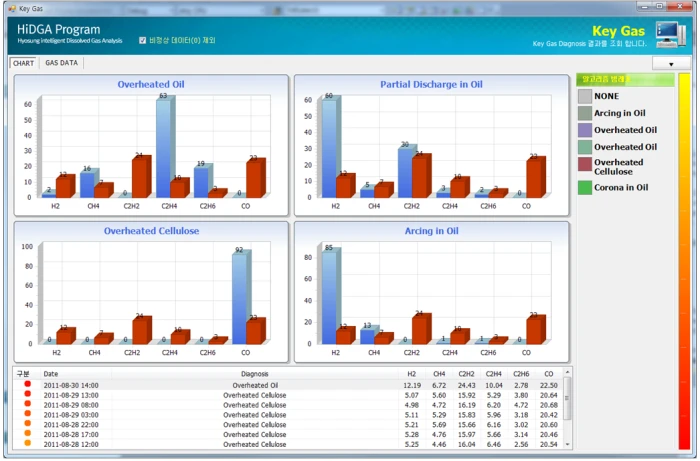

42. DIAG 파트 - Key Gas

DIAG 파트화면


43. DIAG 파트 - IEC Ratio 2D

DIAG 파트화면


44. DIAG 파트 - IEC Ratio 3D

DIAG 파트화면

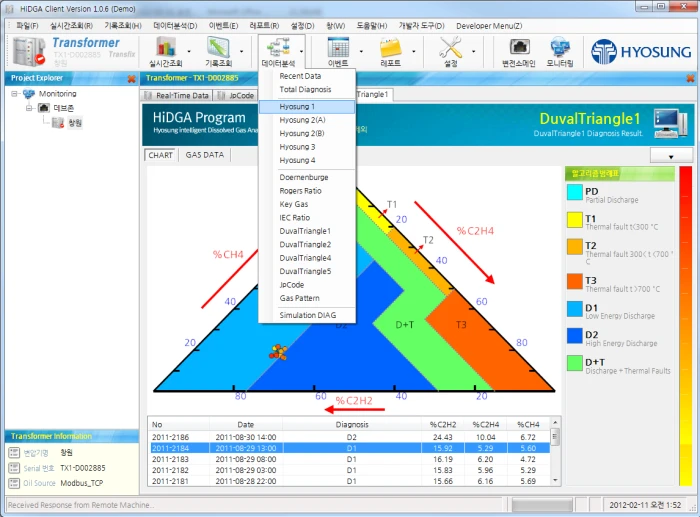

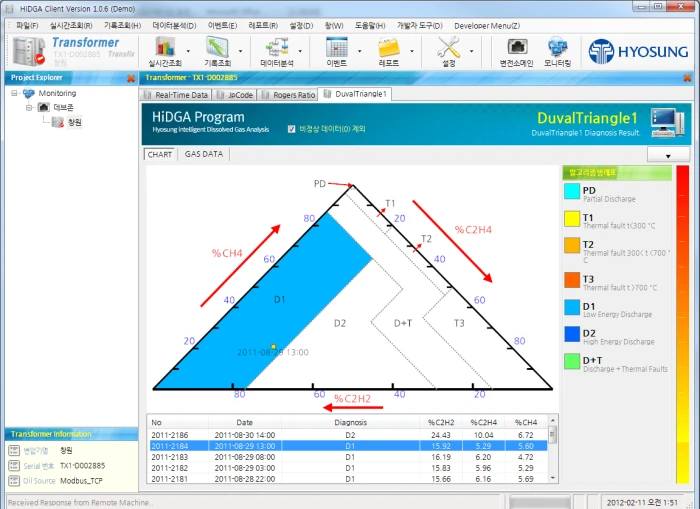

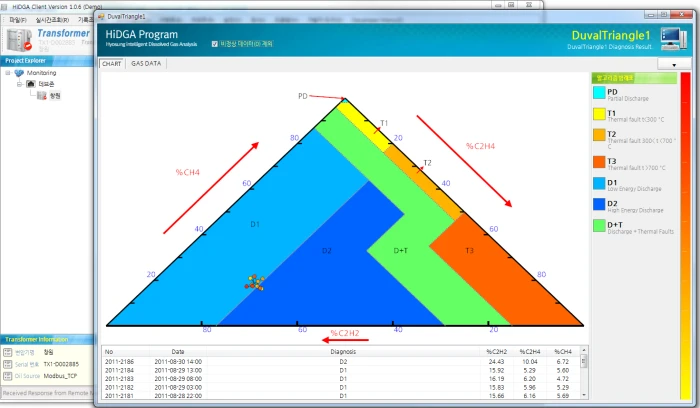

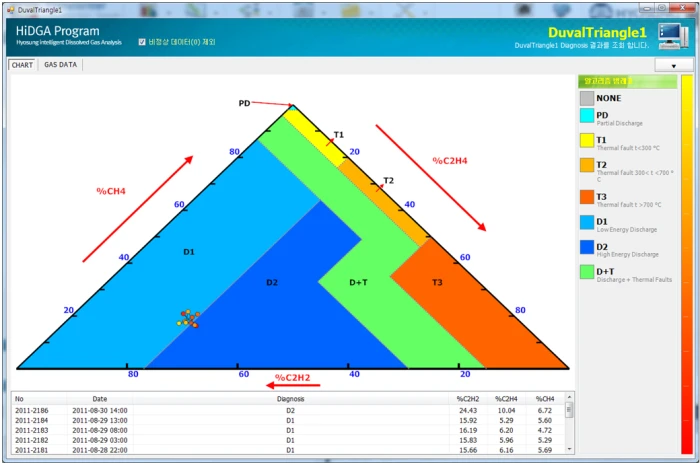

45. DIAG 파트 - Triangle 1

DIAG 파트화면

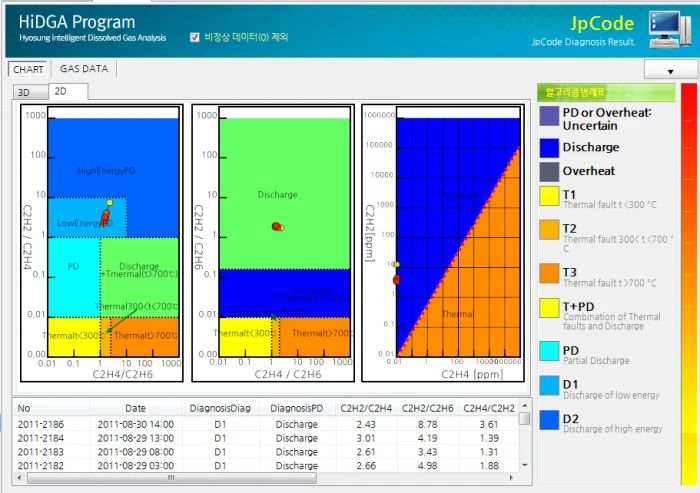

46. DIAG 파트 - JP Code 2D/3D

DIAG 파트화면

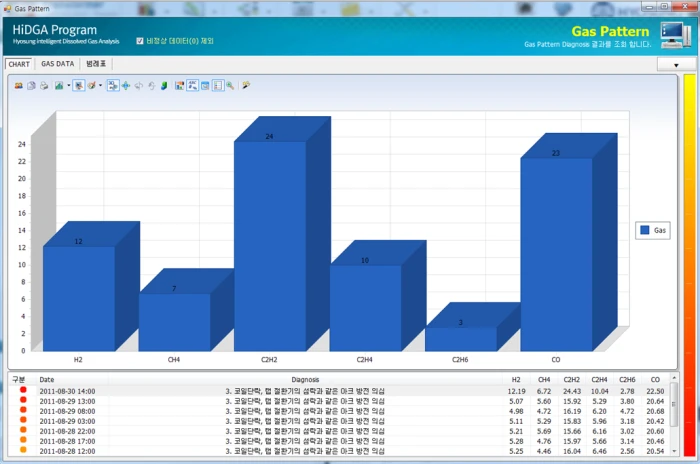

47. DIAG 파트 - GAS Pattern

DIAG 파트화면

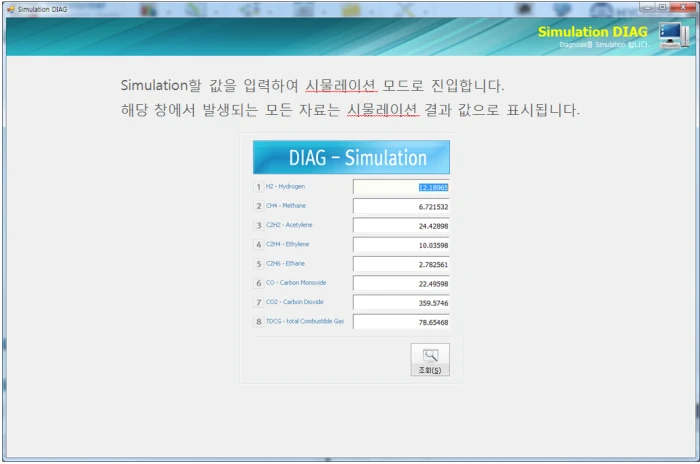

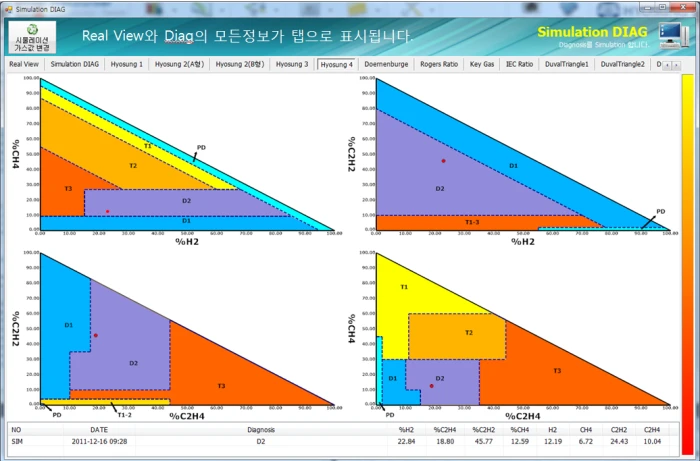

48. DIAG Simulation - 값 입력

- Simulation 할 값을 입력하여 시뮬레이션 모드로 진입니다.


- 해당창에서 발생되는 모든 자료는 시뮬레이션 결과 값으로 표시


DIAG Simulation


49. DIAG Simulation - 결과 조회

- 모든 알고리즘 및 그래프 표시


DIAG Simulation

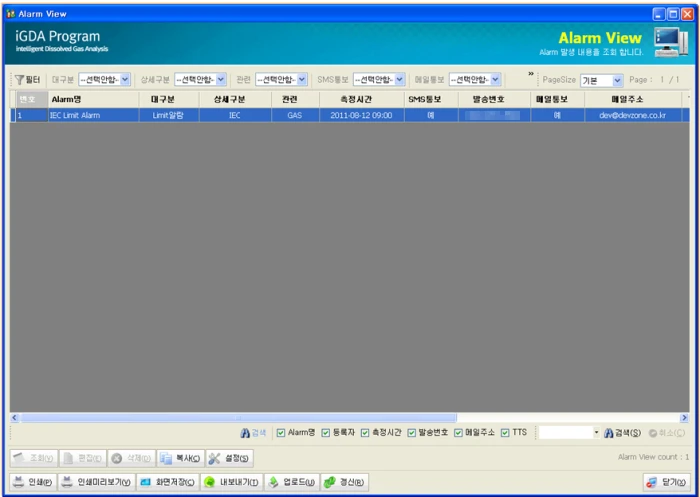

50. Alarm View

- 알람 발생된 기록을 조회


DIAG Simulation

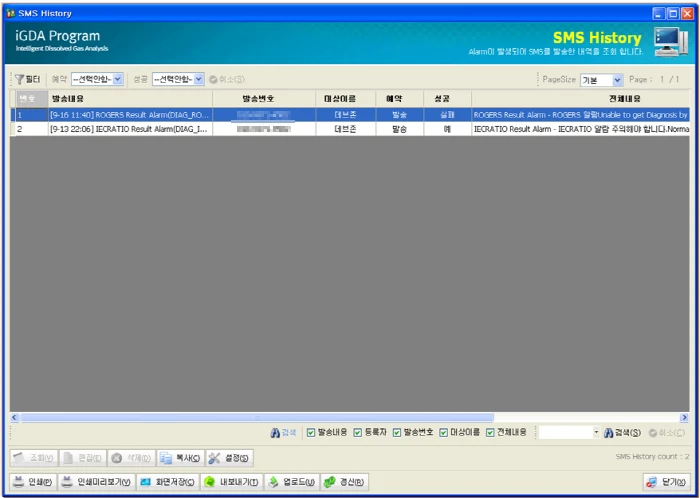

51. SMS History

- SMS가 발송된 기록 조회


- Server 설정 ON


- Alarm ON


- 개인 설정 ON


SMS History

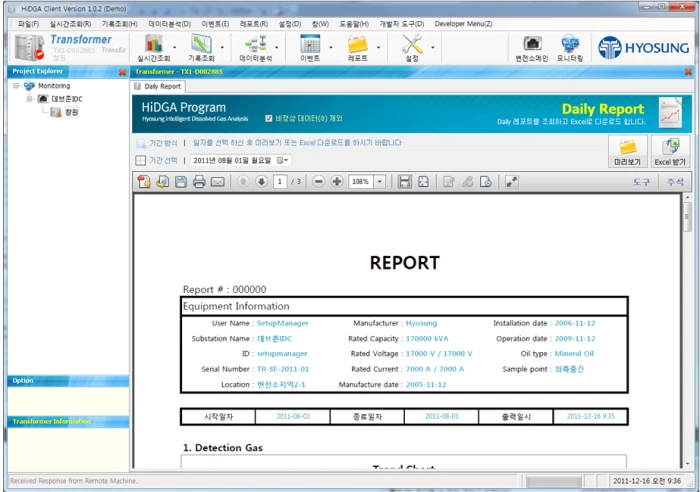

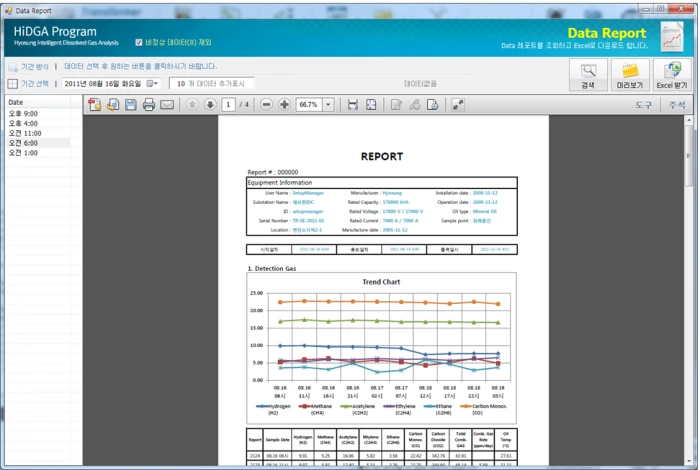

52. Data Report

- 미리보기는 PDF 형식으로 조회가 가능하여 Excel 받기를 클릭하면 Excel 파일로 저장


Data Report


53. Daily / Weekly / Monthly Report

- Data Report 통하여 Daily / Weekly / Monthy 형태로 내보내기를 수행합니다.


리포트 화면

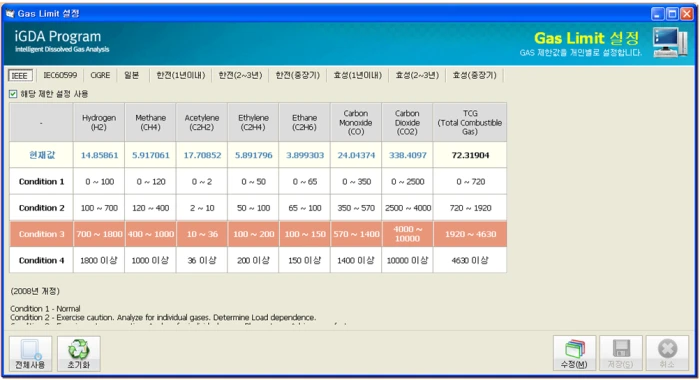

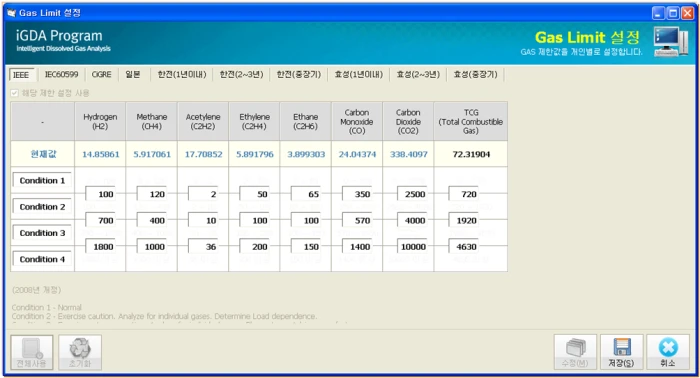

54. Gas Limit 값 설정

- 사용자 Limit 테이블만 수정 및 편집이 가능하며, 국제 Limit 규격은 수정되지 않습니다.


Gas Limit


55. Gas Limit 값 편집

- 각 Limit 테이블 별로 사용 할지 여부를 설정 및 수정하여 값을 저장


Gas Limit

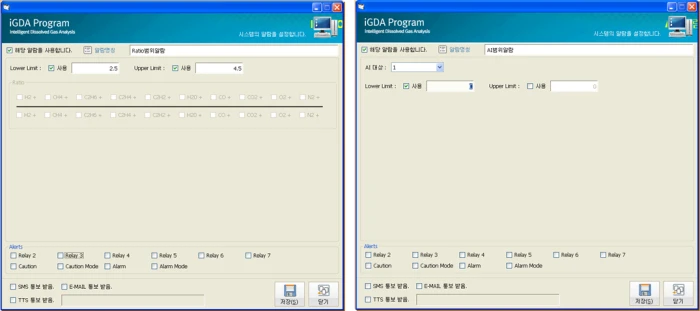

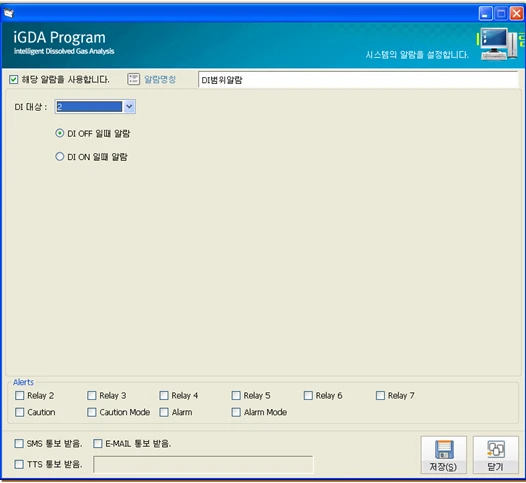

56. Gas Alarm 설정

- 위/아래 Gas 합에 의한 Ratio 알람


- AI 의한 알람


Gas Alarm


- 위 아래 GAS 합에 의한 RATIO 알람


RATIO 알람


- 각각의 GAS 범위 지정 및 사용여부를 통하여 알람상세 설정


 GAS 범위 지정

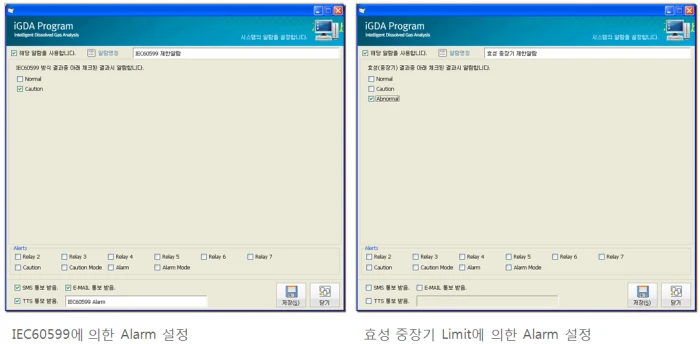

57. Limit Alarm 설정

- 나머지 Limit Alarm도 동일하게 limit 결과 중 특정 결과에 알림을 설정하여 SMS/Email/TTS 통보 가능


Limit Alarm

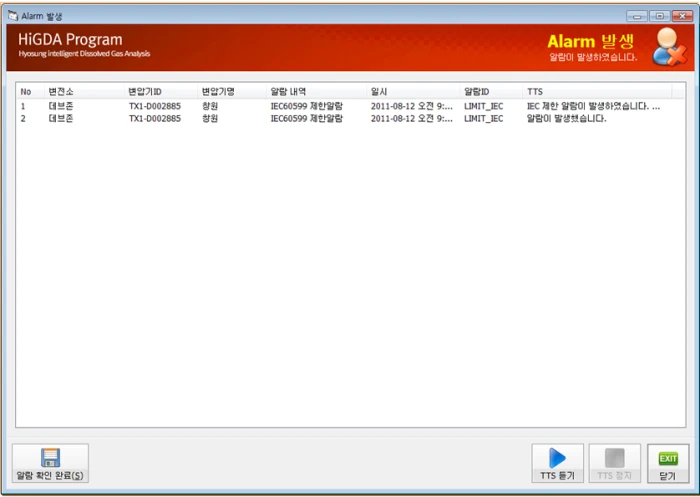

58. Alarm 발생

- 알샘 발생시 해당창과 함께 TTS 음성으로 알림 내용을 공지


- 알림 확인 완료전까지 주기적으로 발생


 Alarm 발생

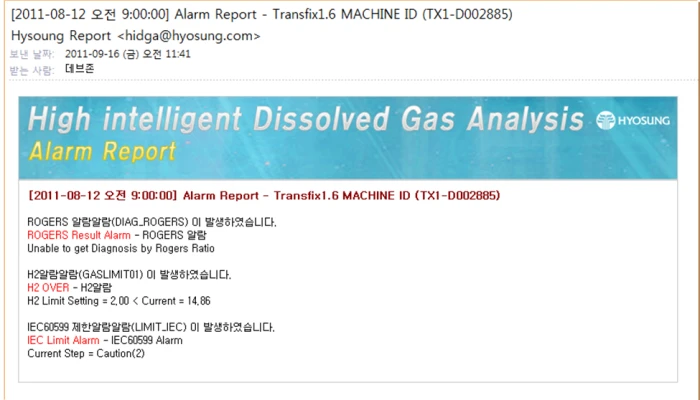

59. Mail 샘플

- 알림 발생시 발송되는 메일


Mail 샘플

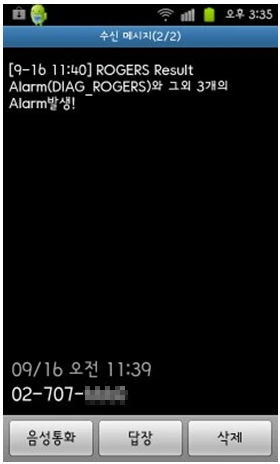

60. SMS 샘플

- 알람 발생시 발송되는 SMS입니다. 퇴근시간 이후에 발생된 SMS는 그 다음날 출근시간에 예약 발송


SMS 샘플

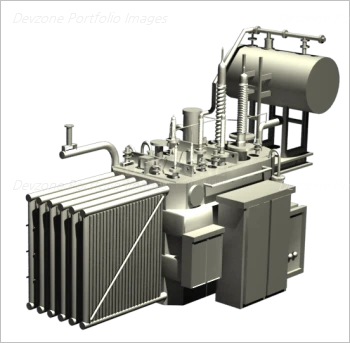

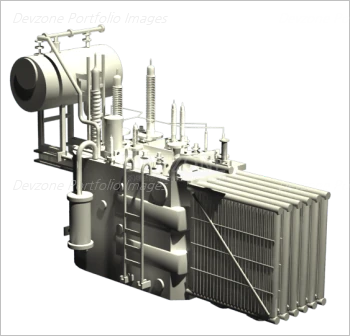

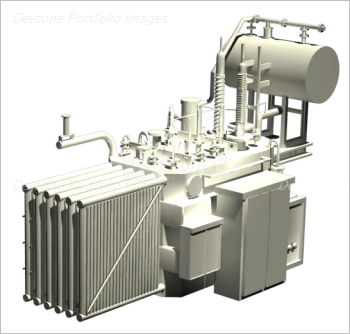

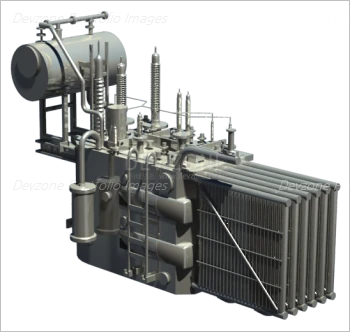

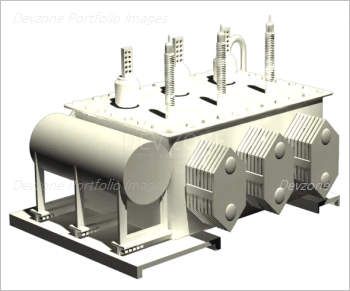

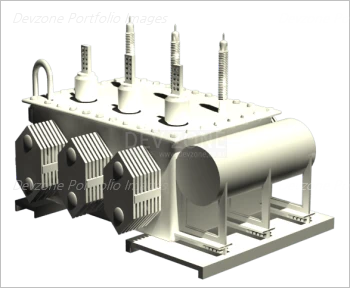

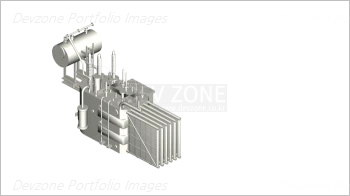

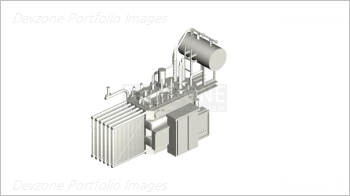

3D design

- 프로그램에 삽입될 3D 객체 작업


- 3DS MAX 사용하며 Modeling, Exterior 작업


변압기

변압기


변압기


변압기


변압기


변압기


변압기


변압기


변압기


변압기


변압기


변압기


변압기


변압기


변압기

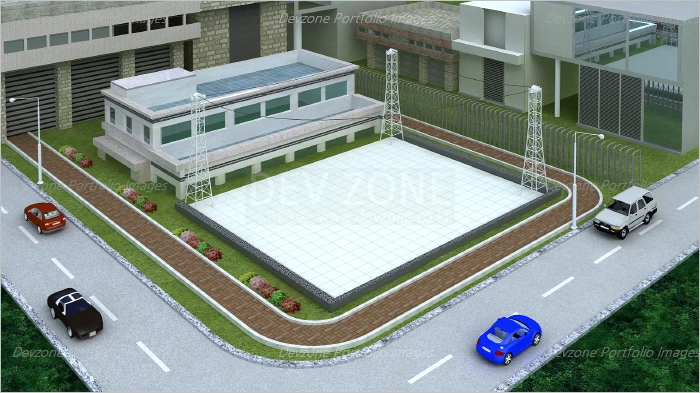

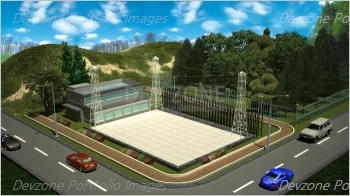

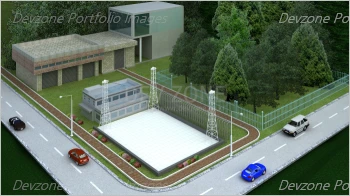

변전소

변전소


변전소


변전소
