위니 테크 놀러지 온도/습도 원격 모니터링 시스템

위니 테크 놀러지 온도/습도 원격 모니터링 시스템
소프트웨어 개발 모니터링 시스템 엔지니어링툴 개발
  1. - 온습도 원격 모니터링 시스템 (KT 전화국 및 IDC센타 납품)
  2. - 원격 온도,습도 HW를 제어하는 SW이며, SK에 납품될 예정입니다.
제작 기간
작업 시기 : 2008.8 (1달)
제작사
(주)위니테크놀러지(WINY Technology)
계약 방식
전체 외주 (전체 SW, Application 디자인, 하드웨어 장비 연동)
개발 언어
C# (Framework3.5 - Client Profile)
개발툴
Microsoft Visual Studio .NET 2008 Sp1

위니 테크 놀러지 온도/습도 원격 모니터링 시스템

프로젝트 상세설명

1. 프로그램 구동

: 바탕화면에 다음과 같은 아이콘을 찾아 클릭합니다. (RTHU1000 Control software)


프로그램 구동


2. 프로그램 로딩상황 표시

: 프로그램이 로딩되는 동안 다음과 같은 Splash 화면이 표시됩니다.


버전은 0.x 는 개발 버전이며, 1.x이상이 배포버전으로 정상이오니 확인하시기 바랍니다.


프로그램 로딩상황


3. 메인 화면

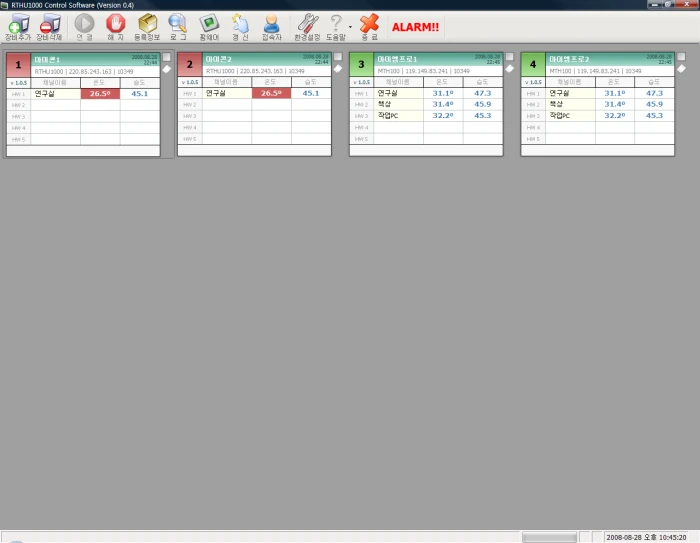

: 프로그램이 구동되면 다음과 같은 화면이 출력됩니다.


메인 화면


- 관리영역에 장비를 추가하면 다음과 같이 장비별 상태가 표시됩니다.


메인 화면


- 1280*1024 화면기준으로 최대 16개가 한화면에 표시되며, 화면의 크기에 따라 아래처럼 자동으로 스크롤바가 생깁니다.


최대 관리 장비 개수는 제한이 없으며, 네트워크와 PC의 성능에 따라 다를수 있습니다.


메인 화면


4. 장비 화면 설정

:장비의 표시 상태는 다음과 같습니다.


장비 화면 설정


장비 화면 설정


5. 메인 메뉴 설명

:각 메인 메뉴에 대한 설명입니다


메인 메뉴 설명


5-1. 장비 추가

- 관리할 새 장비를 관리 영역에 추가합니다.


장비 추가


* 표시이름 : 화면에 표시할 장비의 이름입니다. (기존 추가된 장비와 중복될수 없습니다.)


* IP Address : 장비의 도메인명 또는 IP 주소 입니다.


* Port : 접속할 포트 번호 입니다.


* 정보갱신 : 체크시 매 설정 초마다 정보를 자동으로 갱신합니다.


* 시물래이션 : 체크시 실제 HW로 접속하지 않고 SW가 가상으로 인터페이스를 합니다.


- 추가를 클릭하면 관리 영역에 해당 내용이 추가되고 자동으로 접속합니다.


이름이 중복될경우에 다음과 같은 메시지가 출력됩니다.


장비


- 시뮬래이션으로 추가하면 실제 HW 쪽 데이터가 아닌 가상 데이터이므로 주의 하시기 바랍니다.


시뮬래이션시 다음처러 [가상]이란 글자가 붙으므로 보고 구별하실수 있습니다.


시뮬래이션


5-2. 장비 삭제


- 관리 영역에서 장비를 선택한후?장비삭제를 클릭하면 화면에서 삭제 됩니다.


장비 삭제시 연결이 자동으로 해지 된후 삭제 되므로 해지버튼을 클릭하지 않으셔도 됩니다.


5-3. 연결


- 선택한 장비를 연결합니다. 연결 성공 또는 실패시 메시지가 표시 됩니다.


메시지 부분에 마우스를 올려 자세하게 확인하실 수 있습니다.


선택한 장비연결


* 접속 오류 코드는 다음과 같습니다.


INVALID_ADDRESS : 주소형식이 잘못되었을때 발생합니다.


ALREADY_CONNECTED : 아직 연결되어 있어서 더이상 연결을 할수 없으면 발생합니다.


CONNECT_FAIL : 일반적인 접속 실패입니다. 네트워크 상에 없거나 문제가 있을 때 발생합니다.


REFUSE_BY_MACHINE : 장비에 의해 거절되었습니다.


FIRMWARE_UPGRADING : 펌웨어가 업그래이드 중이라 접속할수 없습니다.


MACHINE_ALREADY_INUSE : 이미 접속자가 최대로 존재하는 경우입니다.


(장비 최대 동시 접속자수를 초과 하여 접속할수 없을 때 발생합니다)


5-4. 해지


선택한 장비와 네트워크 연결을 해지 합니다.


5-5. 등록정보


- 장비의 등록정보를 조회/수정할수 있습니다.


(연결정보, 자동정보갱신,채널정보,네트워크정보,장비시간,알람설정데이타 )


해지


* 기본 연결 주소를 변경할 경우 기존연결을 끊고 새로운 장비 주소로 접속합니다.


* 네트워크 정보 변경시 장비와 자동으로 연결이 해지되므로 재접속하시기 바랍니다.


또한 네트워크 정보 변경시 자체 네트워크상에서 인식 시간이 소요될수 있습니다.


* 조회만 하실경우 변경버튼을 클릭하지 마시고 닫기를 누르시기 바랍니다.


5-6. 그래프


- SW 에서 기록된 데이터를 기준으로 그래프를 표시합니다.


(연결되어 있는동안 환경설정의 시간 주기때마다 저장됩니다)


해지


1. 그래프 그리기 조건

A. 최신기준 : 최근 n개의 데이터를 기준으로 그래프를 그립니다.


B. 일자기준 : 선택한 일자의 1일치 데이터를 기준으로 그래프를 그립니다.


2. 인쇄


보이는 그래프를 그래로 인쇄합니다. 인쇄설정->미리보기->인쇄 단계를 거쳐 실제 인쇄됩니다.


3. 저장


보이는 그래프를 이미지 파일로 저장합니다.


5-7. HW 로그


- 장비의 로고를 조회 또는 엑셀로 저장합니다.


로그데이터


* 순차적으로 데이터를 전송받아 옵니다. 화면아래 ProgressBar와 숫자가 현재 진행 상황을 알려 줍니다.


* 중간에 닫기를 누르면 자동으로 받아오기가 취소됩니다.


* UI의 깜빡거림을 줄이기 위해 10개 단위로 버퍼링하여 표시됩니다.


* 화면 아래 ProgressBar가 모두 완료되면 저장버튼이 활성화 되며, 클릭하면 csv로 화면에 보이는정보를 그대로 저장할 수 있습니다.


5-8. 펌웨어


- 장비의 펌웨어를 업그래이드 합니다.


펌웨어업그레이드


* 업그래이드할 펌웨어 Bin 파일을 선택한후 시작 버튼을 클릭합니다.


(업그래이드 진행중 프로그램을 종료하지 마시기 바랍니다.)


펌웨어업그레이드


* 파일 업로드가 완료되면 장비쪽에서 업그래이드를 진행합니다.


펌웨어업그레이드


* 업그래이드가 모두 완료되면 자동으로 장비에 다시 접속합니다.


5-9. 갱신


- 장비의 온도,습도,알람 상황을 지금 바로 갱신합니다. 자동갱신을 사용하지 않으면 해당 버튼으로 새 정보를 받을 수 있습니다.


5-10. 접속자


- 현재 장비에 접속해 있는 접속자의 정보를 표시합니다. 자기 자신도 포함되며, IP정도가 표시됩니다.


접속자정보


접속자가 없는경우 다음과 같은 메시지 박스가 출력됩니다.


접속자


5-11. 환경설정


- 프로그램 설정 화면입니다.


프로그램셋팅


* 채널명 : 연결되지 않는 HW의 채널명을 표시할지 여부 입니다.


* 시간, 펌웨어 : 장비 표시 부분에 시간과 펌웨어 버전을 표시할지 여부 입니다.


* 툴바 표시 (아래 그림 참조)


① 관리영역에서 장비 선택시 툴바에 선택 장비명을 표시할지 여부


② 알람시 툴바에 Alarm 여부를 표시할지 여부.


* 알람 소리


1. 알람시 경고음을 사용할지 여부 입니다.


2. 알람 Wav파일을 설정할 수 있습니다.


3. 재공지 설정으로 알람상태 유지시 주기적으 다시 소리를 반복하여 공지 할 수 있습니다.


(재공지 안함을 선택한 경우 알람상태 자체가 다시 변경되기 전까진 재공지 되지 않습니다)


* SW DataLog (SW쪽 Log는 접속해 있는 동안만 기록합니다)


1. 저장단위 : 저장할 시간 단위 입니다. 설정된 매 분마다 데이터를 저장합니다.


2. 최대기간 : 해당 일자 이상의 자료는 시스템에서 자동으로 삭제합니다.


(DB 서버가 아니므로 일자를 길게 잡으실경우 그래프를 보실 때 느려질수 있기때문)
