선박엔진 베어링 마모 모니터링 시스템

specs
HW GPS의 시간 데이터를 SW를 통해 시간 동기화에 사용 하는 장치
소프트웨어 개발 엔지니어링툴 개발
  1. - 선박용 엔진에서의 최초 설치, 학습, 운용 등의 업무를 진행하고, 장비의 고장으로 인한 정비 혹은 교체 등에 대한 업무를 원활하게 수행할 수 있도록 하는 시스템 개발
제작 기간
2013. 8 ~ 2014. 1
제작사
(주)SPECS
계약 방식
전체 SW, Windows Application 디자인
개발 언어
C# WPF (Framework 4.0 ClientProfile)
개발툴
Visual Studio 2012 SP1, Expression Blend 4.0

선박엔진 베어링 마모 모니터링 시스템

프로젝트 상세설명

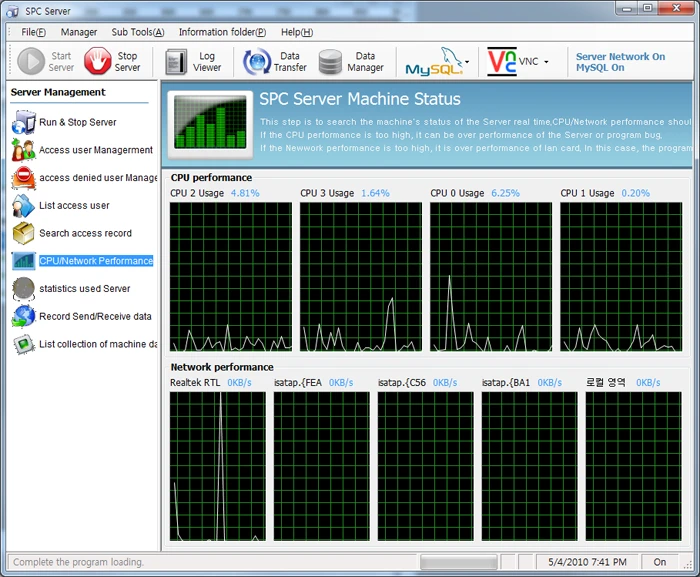

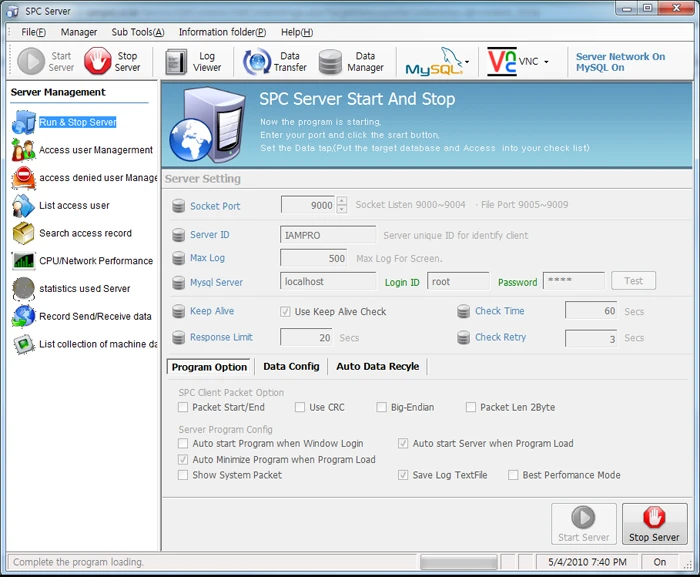

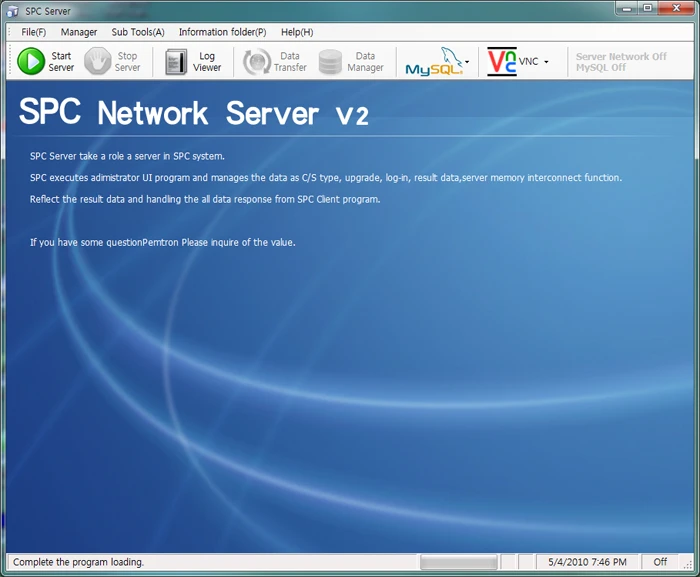

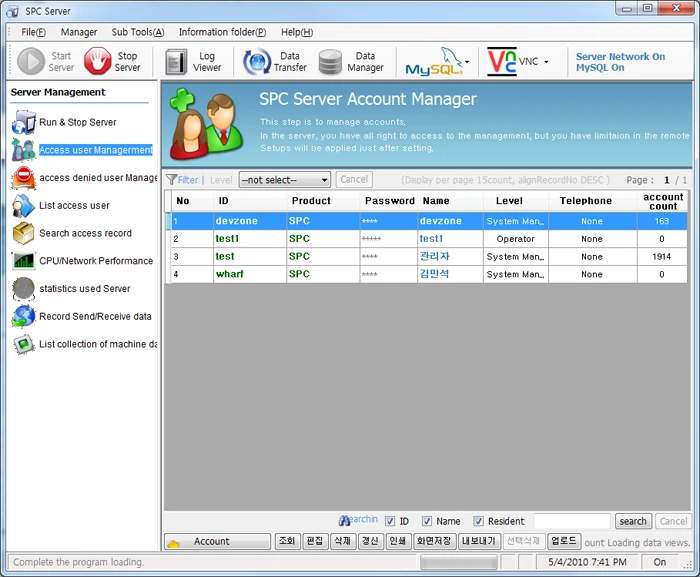

SPC Server

SPC Server


SPC Server


SPC Server


SPC Server


SPC Server


SPC Server


1. 프로그램 기능

- 각종 상태 관리. 설정관리. 서버 접속 자 목록 조회/관리. 서버 장비의 CPU 및 메모리 상태 조회


- 서버 패킷 송수신 조회, 데이터 송수신 상태 조회, SQL 데이터 전송 상태 조회


- 데이터 중계 기능 (Client에서 SQL 2005로 직접 붙지 않고 중계하여 작업, Mysql 동시 사용 가능)


- 통신 중계 기능 (각 시스템 데이터 중계 기능)


- SPC 서버의 데이터를 기초로 통계 시스템 작동


2. 프로그램 특징

- 윈도우 Program 형태의 서버 프로그램


- 쉬운 UI, 직관적인 접속 Client 관리

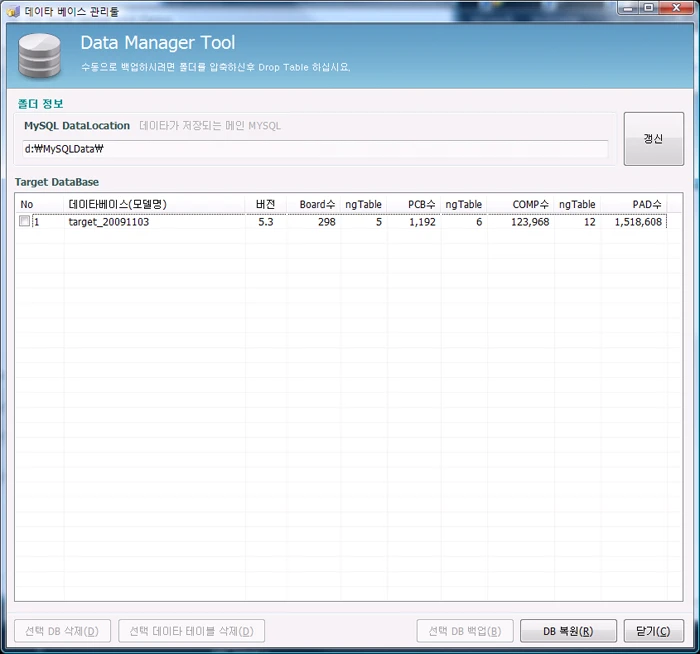

- MySQL 관리툴 포함, VNC 연결 기능 포함

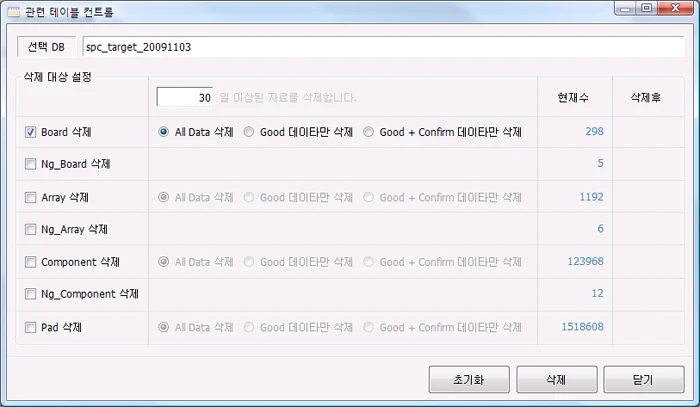

- DB 자동 생성 기능


- MySQL 자동 설치


SPC Client

Program ICON


- 바탕화면에서 다음의 아이콘을 클릭하여 프로그램을 실행합니다.


Program ICON


Splash

- 다음과 같은 화면이 표시된후 프로그램 로딩을 시작하고 메인 화면 로딩을 시작합니다.


Splash

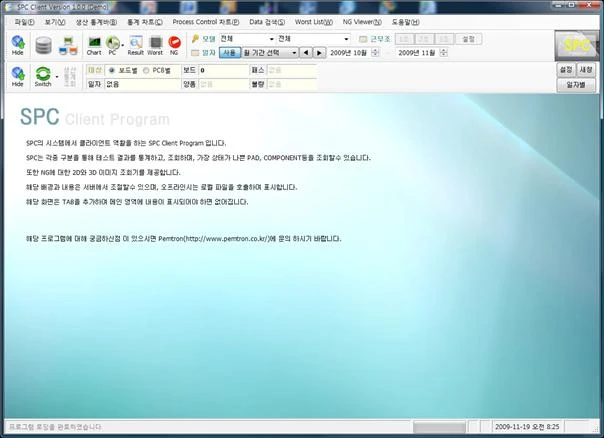

Main 화면

- 메인은 화면이 모두 로딩되면 다음과 같은 화면이 표시됩니다.


Main 화면


1. 메인 메뉴바

프로그램 구동에 필요한 메뉴가 제공됩니다.


2. 메인 툴바

- 메인툴바에는 접속 아이콘과 단축 아이콘, 기본 정보가 표시되어 있습니다.


메인 툴바


- Hide : 메인 툴바를 감춥니다.


- 단일 접속 : 한대 장비에 접속합니다.


- 멀티 접속 : 여러 장비에 접속합니다.


- 단축 아이콘 영역 : 각 메뉴의 주 아이콘이 표시됩니다.


(1) Chart : 통계 차트


(2) PC : Process Control 차트, Historygram 차트


(3) Result : 결과 조회기


(4) Worst : 최고로 NG 가 많은 PAD/Component 표시 메뉴


(5) NG : NG Viewer


- 기본 조건 : 메뉴에 공통적으로 사용되는 데이터 기본 조건이 표시됩니다.


- 맨우측 로고 표시 : Program 의 로고가 표시됩니다.


3. 보조 툴바

* SWITCH 버튼을 통해 아래 2가지 메뉴가 보입니다.


- Hide : 메인 툴바를 감춥니다.


- SWITCH : 한대 장비에 접속합니다.

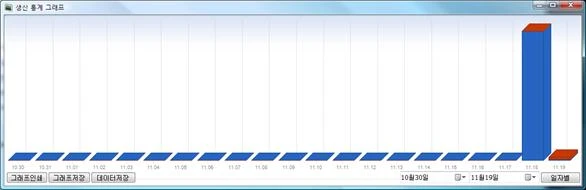

[ 생산 통계 그래프 ]

생산 통계 그래


- 보드별, PCB별 선택 : 생산 통계 대상 선택


- 일자 : 데이터의 전체 일자


- 보드, 양품(OK), 패스(Pass), 불량(NG)의 수를 표시합니다.


- 각 구분에 맞는 그래프가 옆에 표시됩니다.


- 구분 버튼 (현화면에서 일자별버튼) 클릭시 통계 단위를 변경할 수 있습니다.


구분 버튼


- 새창 버튼 클릭시 다음처럼 큰 통계화면을 볼수 있으며, 일자 및 시간을 변경할수 있습니다.


통계화면


- 설정을 클릭하여 장비 및 모델을 선택하여 제한할 수 있습니다.


설정


[서버 접속 목록]

서버 접속 목록


- 현재 접속된 서버의 목록입니다.


- 맨 위가 이름, 그다음이 서버 접속여부, 맨아래가 DB접속 여부 입니다.


- 각 장비 클릭시 다음과 같은 메뉴가 표시됩니다.


접속서버 목록


(1)재접속 : 장비에 다시 접속합니다.


(2)장비 접속 상태 : 다음과 같은 접속 상태가 상세히 표시됩니다.


장비 접속 상태


(3)접속 취소 : 장비와의 접속을 취소합니다.


(4)VNC접속 : VNC Viewer 를 통해 장비에 접속합니다.

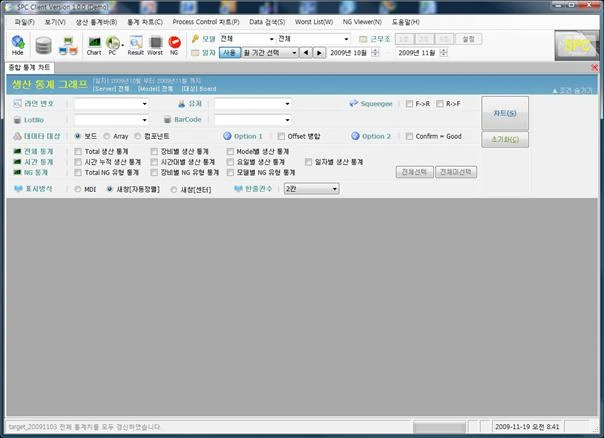

생산 통계 그래프

생산 통계


- 기본 검색 조건 : 모두 동일하게 통계에 제한됩니다.


- 추가 검색 조건: 라인번호, 유저,Squeeqee, Lotno, Barcode 별로 범위를 제한할 수 있습니다.


- 데이터 대상 : 보드,Array,Component에서 통계 대이터 대상을 고를수 있습니다.


- Offset 병합 : NG 관련하여 OffsetX,Y,+- 모든값을 하나의 Offset NG로 표시합니다.


- Confirm = good : Pass 조건중 Confirm도 good으로 통계를 합쳐서 표시합니다.


- 표시방식


(1) MDI : 회색 영역에 칸수에 맞추어 표시합니다.


(2) 새창[자동정렬] : 새창으로 통계를 띄우며, MDI와 같은 방식으로 정렬하여 표시합니다.


(3) 새창[센터] : 센터로 모두 통계창을 모아서 띄웁니다.


-한줄 칸수 : MDI와 새창[자동정렬]시에 한줄에 배치되는 Column 수입니다.

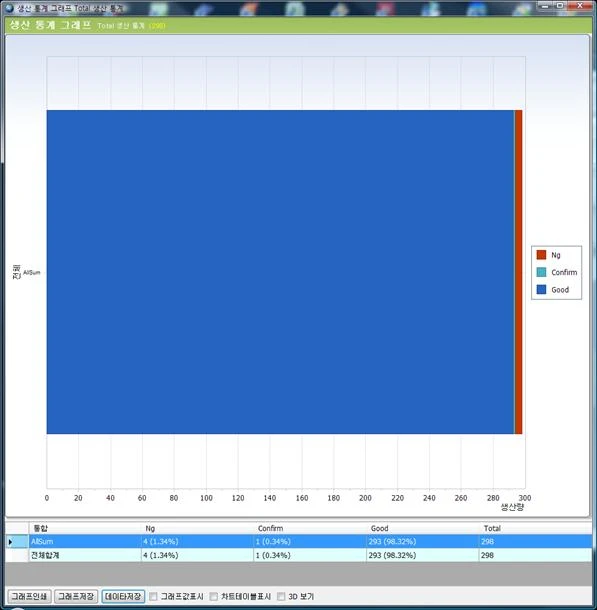

1. Total 생산 통계

- 특정 구분이 없이 전체를 대상으로 한 통계 화면입니다.


- 화면 위쪽에 통계 차트가 표시되며, 화면 아래쪽에는 관련 데이터가 표시됩니다.


통계화면


통계화면

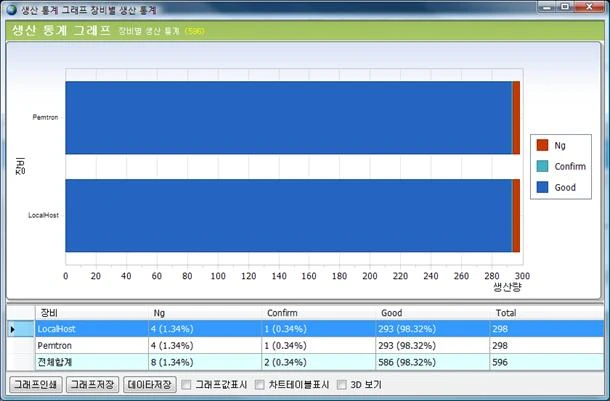

2. 장비별 생산 통계

- 장비 단위를 대상으로 한 통계 화면입니다.


통계화면



3. 모델별 생산 통계

- 모델 단위를 대상으로 한 통계 화면입니다.


- 모델이 여러 개인 경우 위의 그래프 항목이 추가됩니다.


통계화면

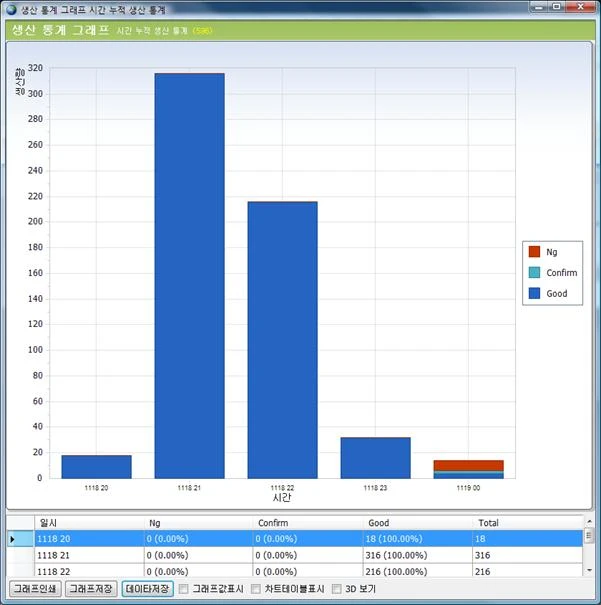

4. 시간 누적 생산 통계 (시간 누적 단위)

- 시간 누적 단위를 대상으로 한 통계 화면입니다.


- “월, 일, 시”형태로 시간별 생산량이 나열되어 표시됩니다.


누적 생산 통계

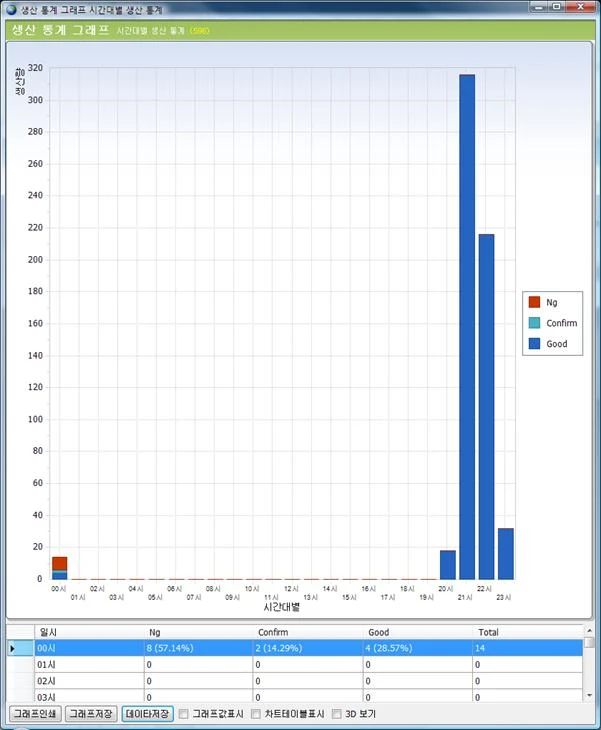

5. 시간 누적 생산 통계 (시간대 단위)

- 시간대 단위를 대상으로 한 통계 화면입니다.


-하루를 기준으로 0시~23시까지의 생산량이 합계되어 표시됩니다.

누적 생산 통계

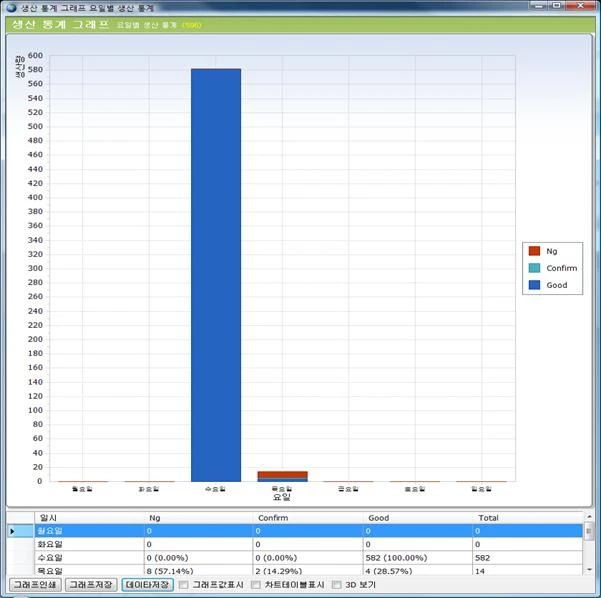

6. 요일별 생산 통계

- 요일별 단위를 대상으로 한 통계 화면입니다.


- 요일을 기준으로 생산량이 합계되어 표시됩니다.


요일별 생산 통계

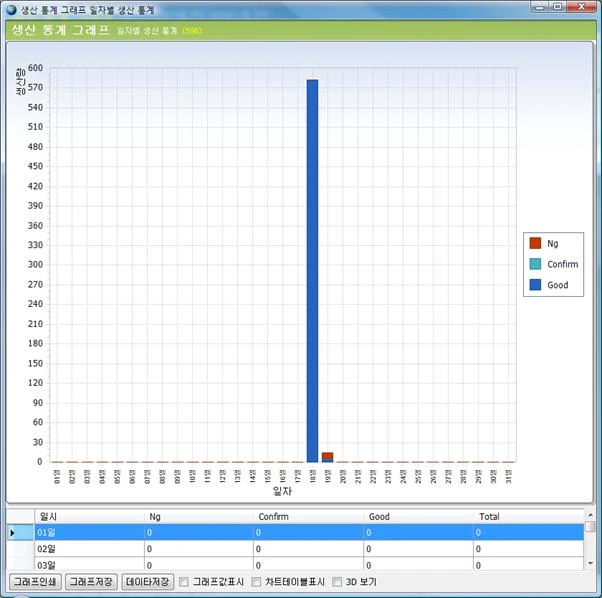

7. 일자별 생산 통계

- 일자 단위를 대상으로 한 통계 화면입니다.


-한달을 기준으로 1일~31일까지의 생산량이 합계되어 표시됩니다.


요일별 생산 통계

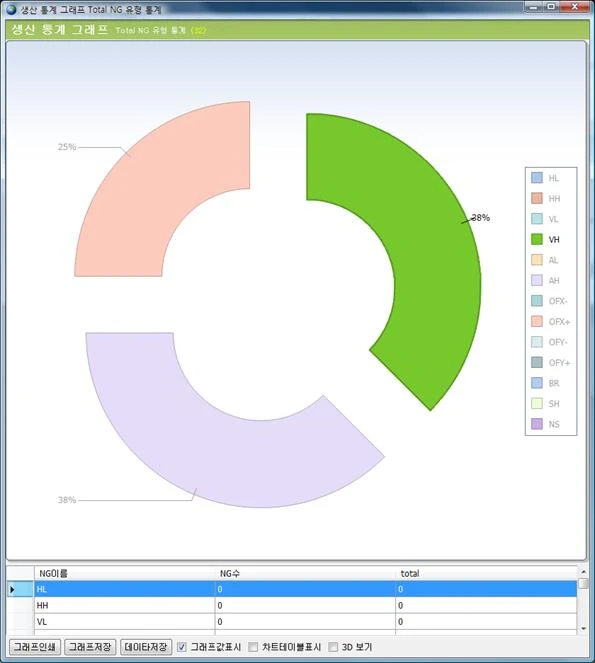

8. Total NG 유형 통계

- 구분없이 전체를 대상으로 한 NG 유형 통계 화면입니다.


- 각 NG 구분별 개수와 %를 확인할수 있습니다.


Total NG 유형 통계

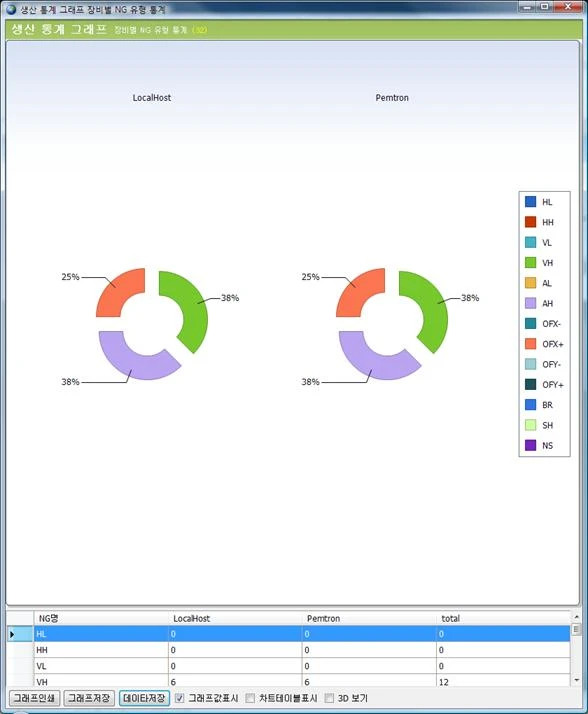

9. 장비별 NG 유형 통계

- 장비를 구분 대상으로 한 NG 유형 통계 화면입니다.


- 각 장비별, NG 구분별 개수와 %를 확인할수 있습니다.


장비별 NG 유형 통계


10. 모델별 NG 유형 통계

- 모델을 구분 대상으로 한 NG 유형 통계 화면입니다.


- 각 모델별, NG 구분별 개수와 %를 확인할수 있습니다.


 모델별 NG 유형 통계


 모델별 NG 유형 통계


- 기본 검색 조건 : 모두 동일하게 통계에 제한됩니다.


- 추가 검색 조건: 라인번호, 유저, Squeeqee 별로 범위를 제한할 수 있습니다.


- 데이터 대상 : 보드,Array,Component에서 통계 대이터 대상을 고를수 있습니다.


- 표시방식

(1) MDI : 회색 영역에 칸수에 맞추어 표시합니다.


(2) 새창 [자동정렬] : 새창으로 통계를 띄우며, MDI와 같은 방식으로 정렬하여 표시합니다.


(3) 새창 [센터] : 센터로 모두 통계창을 모아서 띄웁니다.


-한줄 칸수 : MDI와 새창[자동정렬]시에 한줄에 배치되는 Column 수입니다.


-X축 표시


(1) Index : X축을 순번으로 표시합니다(1~)


(2) 시간 : X축을 시간으로 표시합니다. (__일_시_:_분_)

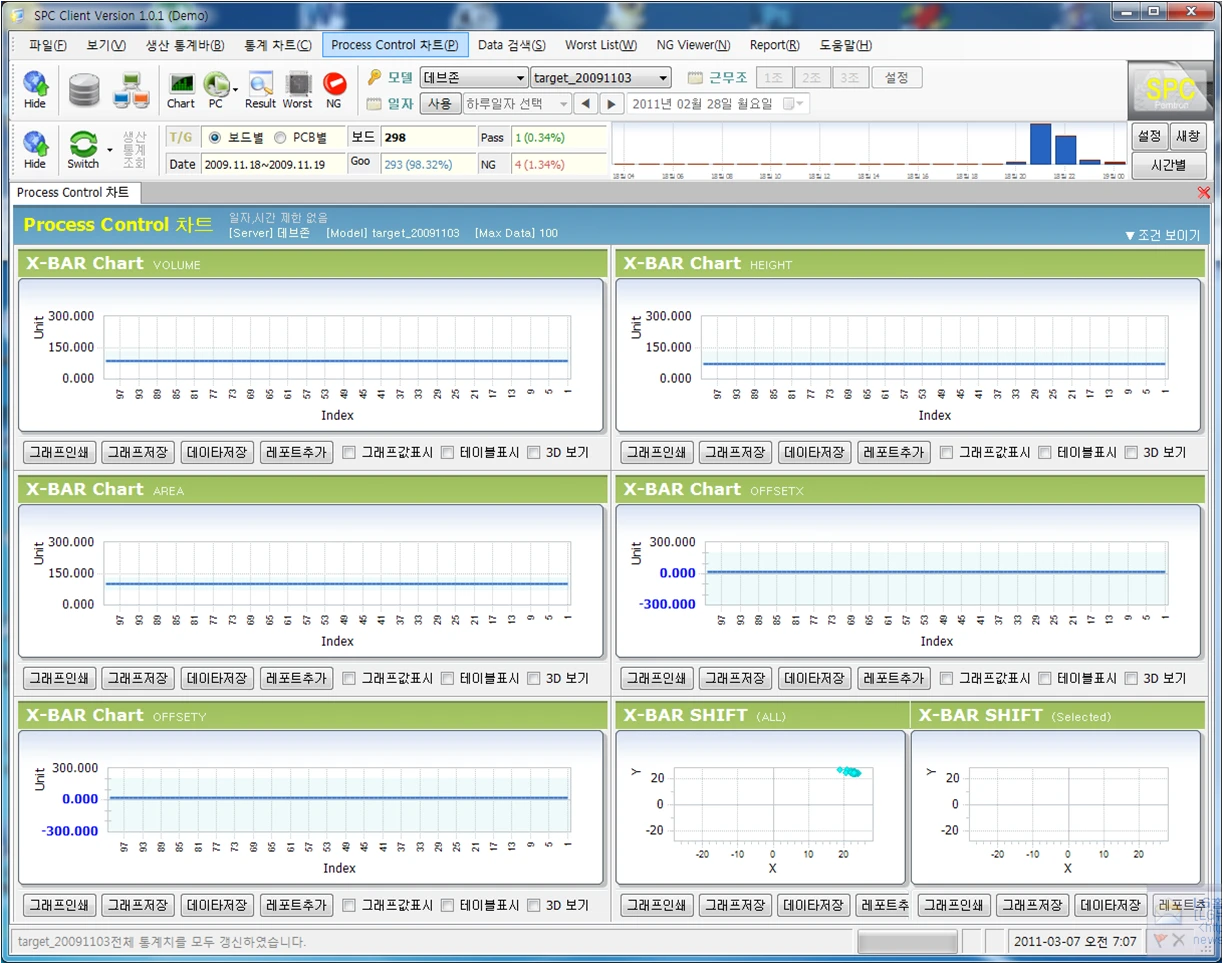

[MDI 표시 예시]

MDI 표시

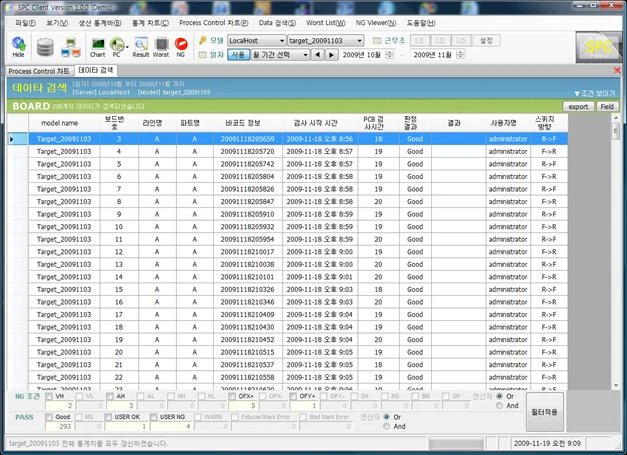

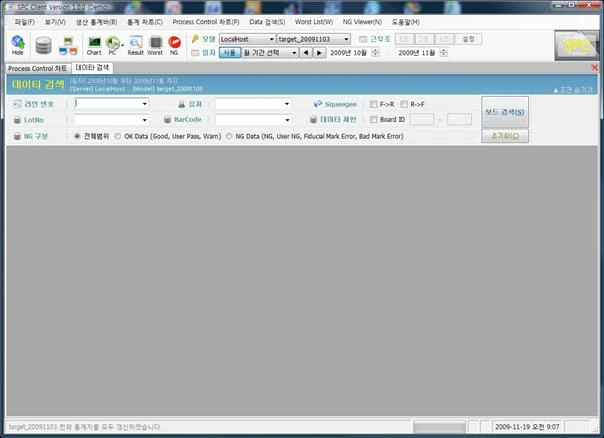

데이터 검색


데이터 검색


- 기본 검색 조건 : 모두 동일하게 통계에 제한됩니다.


- 추가 검색 조건: 라인번호, 유저, Squeeqee, LotNo, BarCode 별로 범위를 제한할 수 있습니다.


- BoardID를 체크하고 시작~끝 범위로 조회하려는 데이터를 제한할 수 있습니다.


- 데이터 대상 : 보드로 검색합니다.


- NG 구분


(1) 전체범위: 구분없이 전체를 대상으로 합니다.


(2) OK Data : Good, User Pass, Warn 구분데이타가 표시됩니다.


(3) Ng Data : 기타 NG 데이터만 표시됩니다.


[보드 검색 화면]


- 필터를 사용하여 NG 조건별, Pass 상태별 데이터를 구분지어 볼수 있습니다.


- 각 NG조건, Pass상태 아래의 Text는 그 자료의 개수입니다.


- 조건보이기를 클릭하면 초기 검색 조건을 다시 조절하여 재검색할 수 있습니다.


보드 검색 화면


- NG의 경우 다음처럼 색이 다르게 표시됩니다. (설정된 값에 따라)


보드 검색 화면


- 데이터를 멀티 검색한 다음 마우스 우측을 클릭하여 다음 내용을 조회할수 있습니다.


보드 검색 화면


(1) Array 검색 결과 보기 : 소속된 보드의 Array 결과를 조회합니다.


(2) Component 검색 결과 보기 : 소속된 보드의 Component 결과를 조회합니다.


(3) Pad 검색 결과 보기 : 소속된 보드의 Pad 결과를 조회합니다.

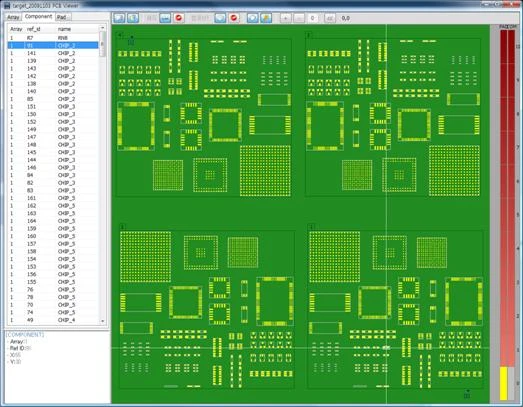

(4) Pcb Viewer [선택보드]

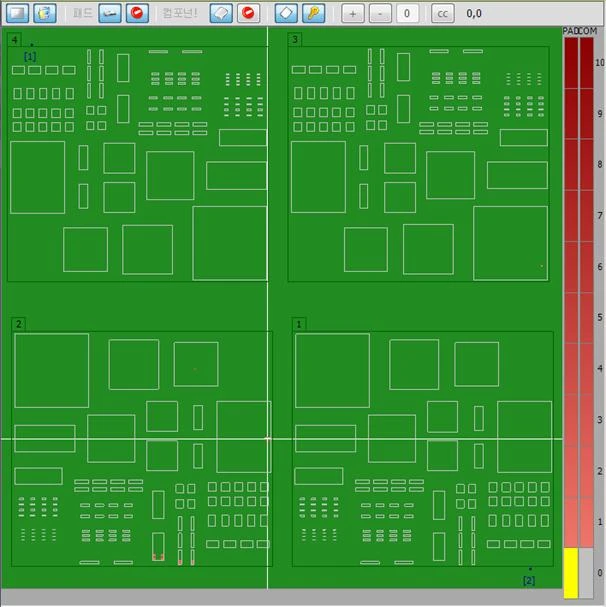

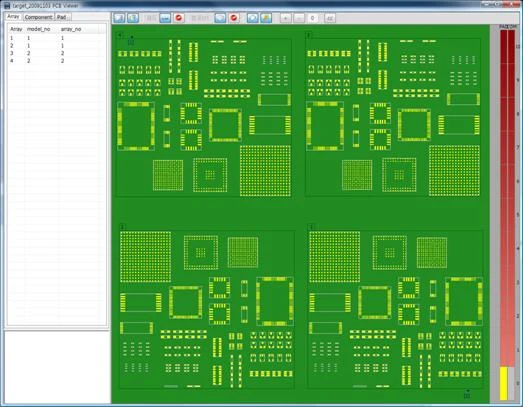

Pcb Viewer


-다음과 같이 해당 보드의 PCB모양을 조회하고 Component, PAD의 위치를 클릭하여 확인할 수 있습니다.

PCB모양을 조회


(5) NG Viewer 보기 : 뒷부분에 설명


(6) Worst List Viewer 보기 : 뒷부분에 설명

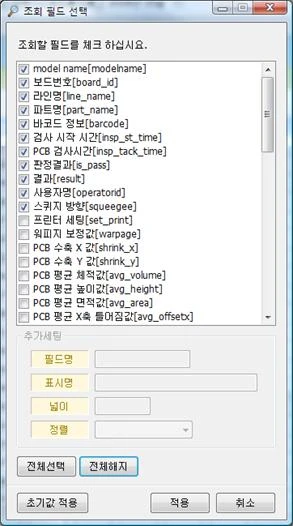

- Field 버튼을 눌러 각 표시항목을 변경할 수 있습니다.


- 조회할 필드 앞에 체크를 하면 화면에서 볼수 있습니다.


- 내용을 변경하여 적용을 클릭하면 반영됩니다.


- 초기값 적용을 클릭하면, 공장 상태로 돌아갑니다.


초기값 적용

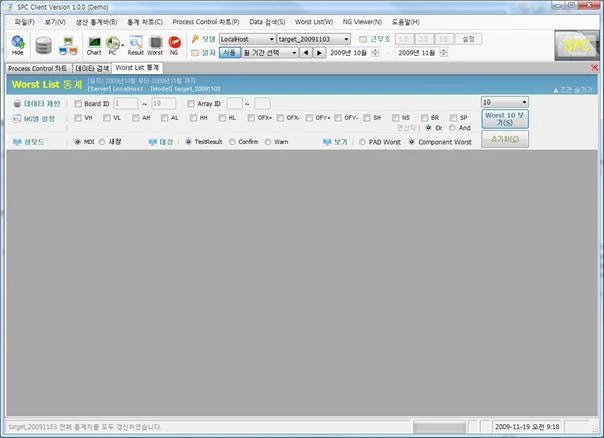

Worst List

Worst List


- 기본 검색 조건 : 모두 동일하게 통계에 제한됩니다.


- BoardID를 체크하고 시작~끝 범위로 조회하려는 데이터를 제한할 수 있습니다.


- ArrayID를 체크하고 시작~끝 범위로 조회하려는 데이터를 제한할 수 있습니다.


- NG별 설정 : 체크를 모두 해제하면 전체가 대상이 됩니다.


- 표시방식


(1) MDI : 회색 영역에 칸수에 맞추어 표시합니다.


(2) 새창 : 센터로 모두 통계창을 모아서 띄웁니다.


-대상

(1) Test Result : 테스트 결과


(2) Confirm Result : Confirm 테스트 결과


(3) Warn Result :Warn 테스트 결과


-보기

(1) PAD Worst List


(2) Component Worst


List

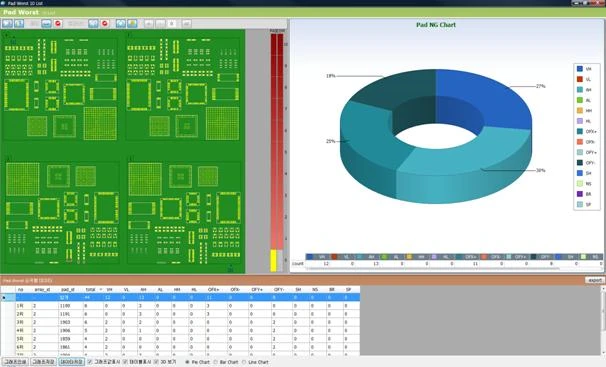

[ PAD Worst List ]

PAD Worst List


(1) 좌측: PCB Viewer


(2) 우측 : NG 유형 통계 차트


(3) 아래 : 순위별 각 데이터 표시


- 아래 PAD정보를 클릭하면 PCB Viewer 에 내용이 표시됩니다.

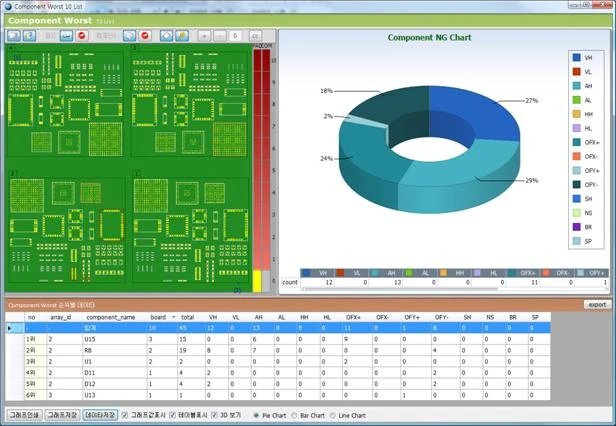

[Component Worst List]

Component Worst List


(1) 좌측 : PCB Viewer


(2) 우측 : NG 유형 통계 차트


(3) 아래 : 순위별 각 데이터 표시


- 아래 컴포넌트를 클릭하면 PCB Viewer 에 대상이 표시됩니다.


- board : Component가 오류난 Board의 수

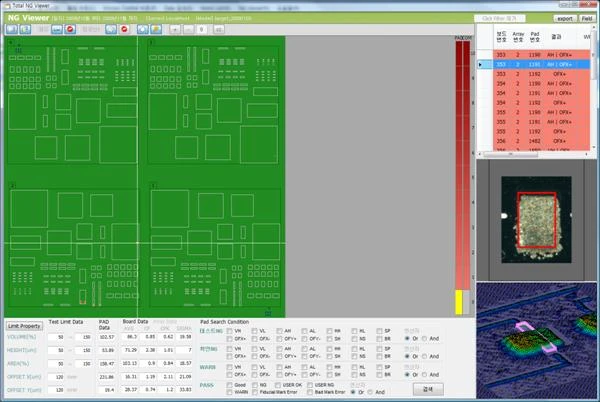

NG Viewer

NG Viewer


- 우측위에 NG난 PAD에 대한 내용이 표시되며, 클릭시 위치가 표시되고, 이미지를 조회할수 있습니다.

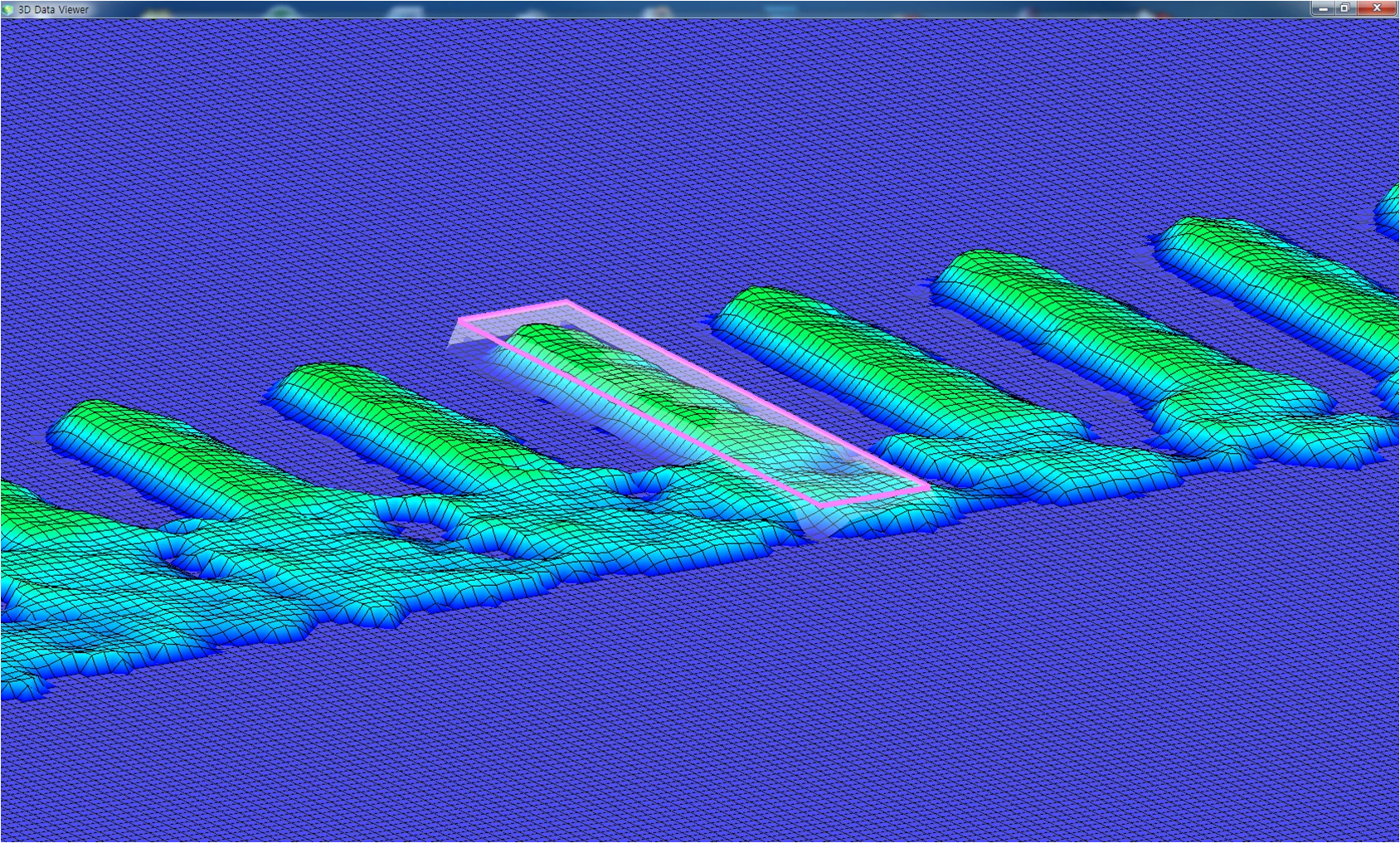

- 이미지는 2D와 3D로 조회가 가능하며, 모두 확대 축소가 가능합니다.


- Limit Property : 테스트 조건에 대한 Property Sheet 를 제공합니다.


- Test Limit Data : 테스트 조건 요약입니다.


- PAD Data : PAD의 테스트 결과 데이터 입니다.


- Board Data : Board의 테스트 결과 데이터 입니다.


- Array Data : Array의 테스트 결과 데이터 입니다.


- PAD Search Condition : NG, Pass 상태별 검색 조건을 다시 적용합니다.


- PCBViewer에서 Pad Click 시 : 대상 패드만 필터링 됩니다.


- Click Filter 제거 : 필터를 제거하고 원래 NG 목록으로 복귀 합니다.


Click Filter


PCB Viewer

PCB Viewer


[옵션 설명]

- 색상 보기


- PAD 보기: 패드를 볼지 않볼지를 결정합니다.


- 오류 PAD만 보기 : 체크시 오류 패드만 표시됩니다.


- Component 보기 : Component를 볼지 않볼지를 결정합니다.


- 오류 Component만 보기 : 체크시 오류 Component만 표시됩니다.


- Array 외각선 보기: Array별 외각선을 볼지 여부 를 결정합니다.


- Array 번호 보기 : Array의 번호를 표시할지 여부를 결정합니다.


- Zoom in : 확대


- Zoom out : 축소


- 원본 : 확대/축소 취소


공통 사항

1. 그래프 관련

(1) 그래프 인쇄 : 그래프를 미리보기 한후 인쇄 합니다.


(2) 그래프 저장 : 그래프를 이미지로 저장합니다.(BMP,GIF, JPG, TIF, PNG)


(3) 데이터 저장 : 그래프의 데이터를 저정합니다.(CSV,HTML, XML, TXT)


(4) 그래프 값 표시 : 화면 그래프에 값을 표시합니다.


(5) 차트 데이터 표시 : 차트의 DataGrid를 표시합니다.


(6) 3d보기 : 3D보기 여부를 체크합니다.


2. Grid 관련

Grid 관련


(1) 데이터 저장 : Grid의 데이터를 저장합니다.


(2) 데이터 인쇄 : Grid의 데이터를 인쇄옵션에 따라 미리보기 하고 인쇄합니다.

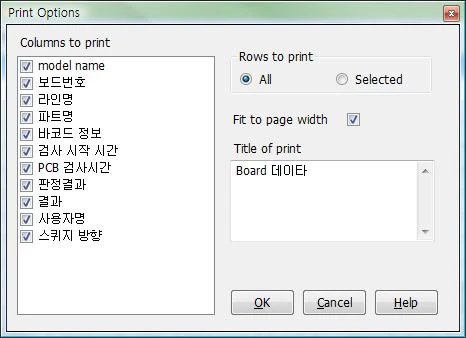

[인쇄 옵션]

인쇄 옵션


인쇄 옵션


환경 설정, 가젯, Tip of Days, Version History

- 지도에 표시된 객체를 더블 클릭하여, 상세 내용을 조회하는 화면 목록이 존재

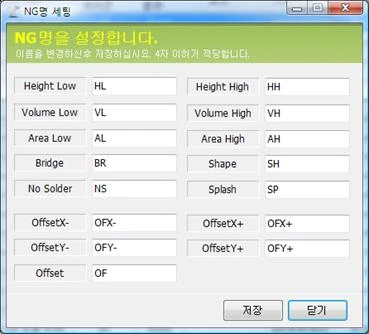

1. NG 상태별 이름 설정

- NG의 표시 명칭을 설정합니다.


- 저장후띄우는 모든 NG의 명칭은 입력한 명칭으로 적용됩니다.


NG 상태별 이름 설정

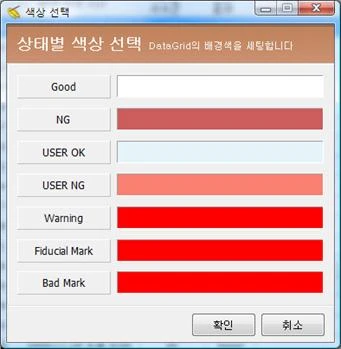

2. Pass 상태별 색상 설정

- PASS의 배경 표시 색상을 설정합니다.


- 저장후띄우는 모든 Grid의 배경색은 입력한 색상으로 적용됩니다.


Pass 상태별 색상 설정

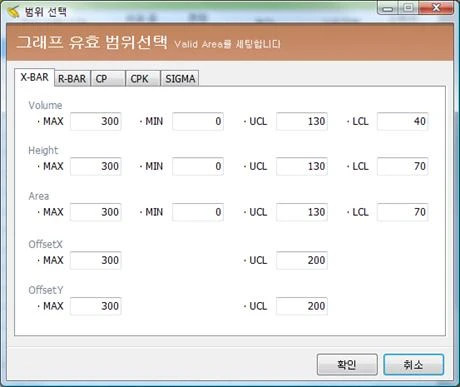

3. 그래프 유효 범위 선택


- 그래프의 표시 Min,Max, 유효범위 UCL, LCL 값을 세팅합니다.


- 저장후 띄우는 모든 Process Control Chart의 Min,Max 유효범위는 입력한 값으로 적용됩니다.


그래프 유효 범위 선택


4. 가젯 기능

- 윈도우 가젯을 동일하게 구현한 기능 메뉴

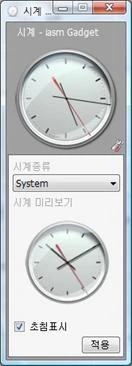

1)시계 가젯 보기

- 시계를 보는 가젯, 시계종류 선택 가능, 초침보기 선택 가능


시계 가젯


2) 날씨 가젯 보기

- 현재 지역의 날씨를 보는 가젯


- 설정으로 지역을 변경할 수 있음


날씨 가젯


3) 달력 가젯 보기

- 달력 보기 가젯


달력 가젯


달력 가젯


4) CPU 가젯 보기

- 현재 PC 의 CPU 와 메모리를 실시간으로 알 수 있는 가젯


CPU 가젯

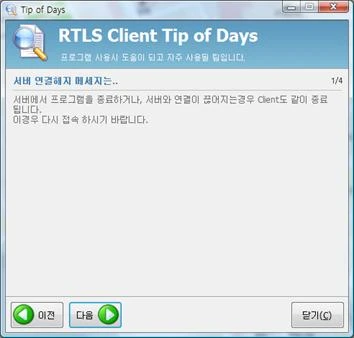

5. Tip of Days

- 프로그램의 팁을 표시하여 프로그램 사용을 돕는 메뉴


Tip of Days

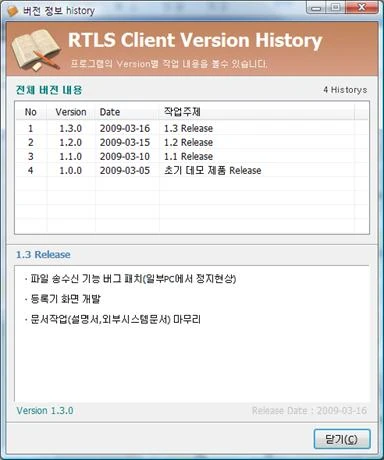

6. Version History

- 버젼별 Program 작업 내용을 볼 수 있는 메뉴


- 위쪽에 버전 일자와 제목으로 표시된 목록을 조회


- 목록을 더블클릭하면 아래에 상세 내용이 표시됨


Version History
